l8*1000M SFP端口，16*10/100/1000 M RJ45端口，12M端口缓存

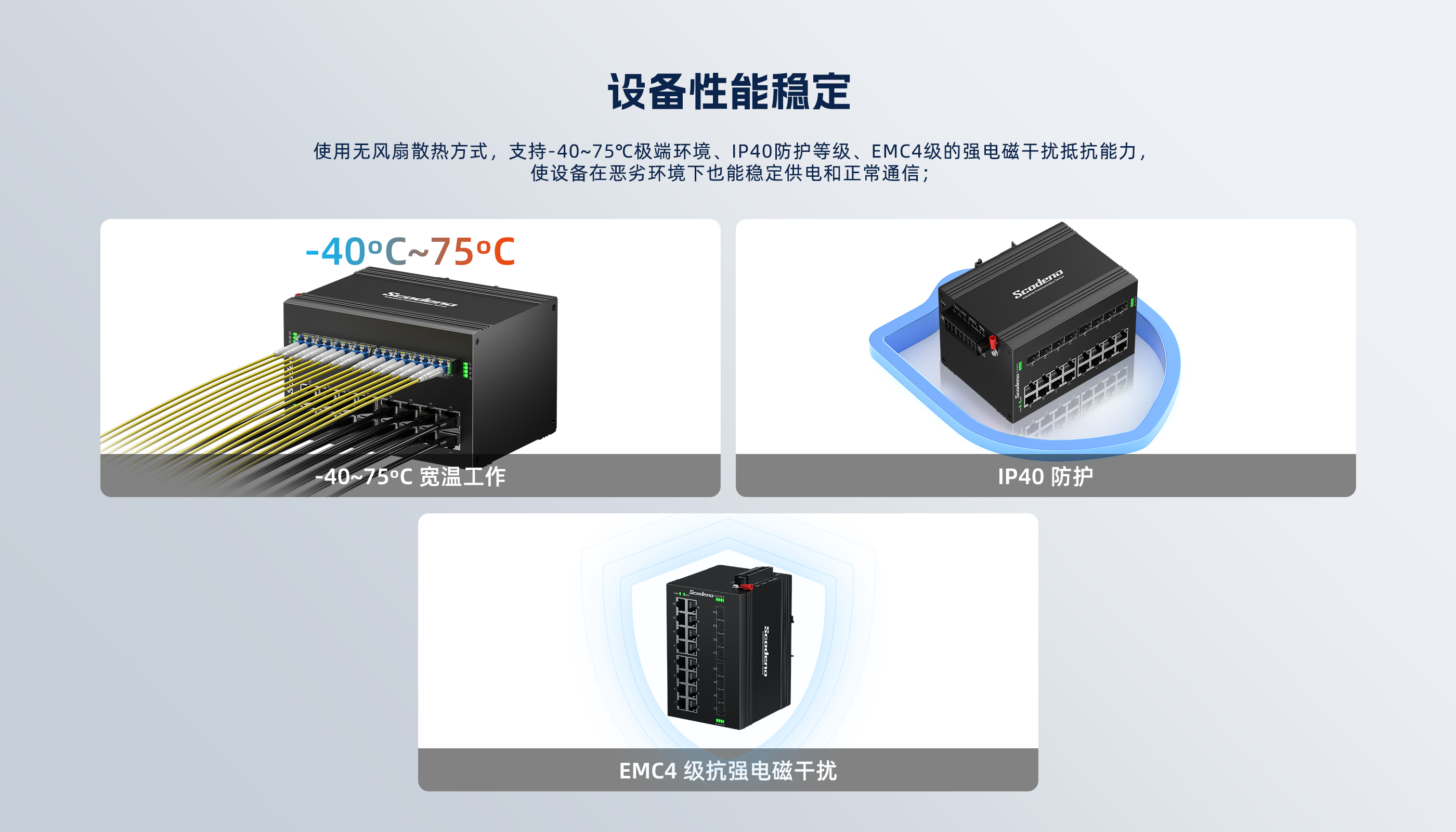

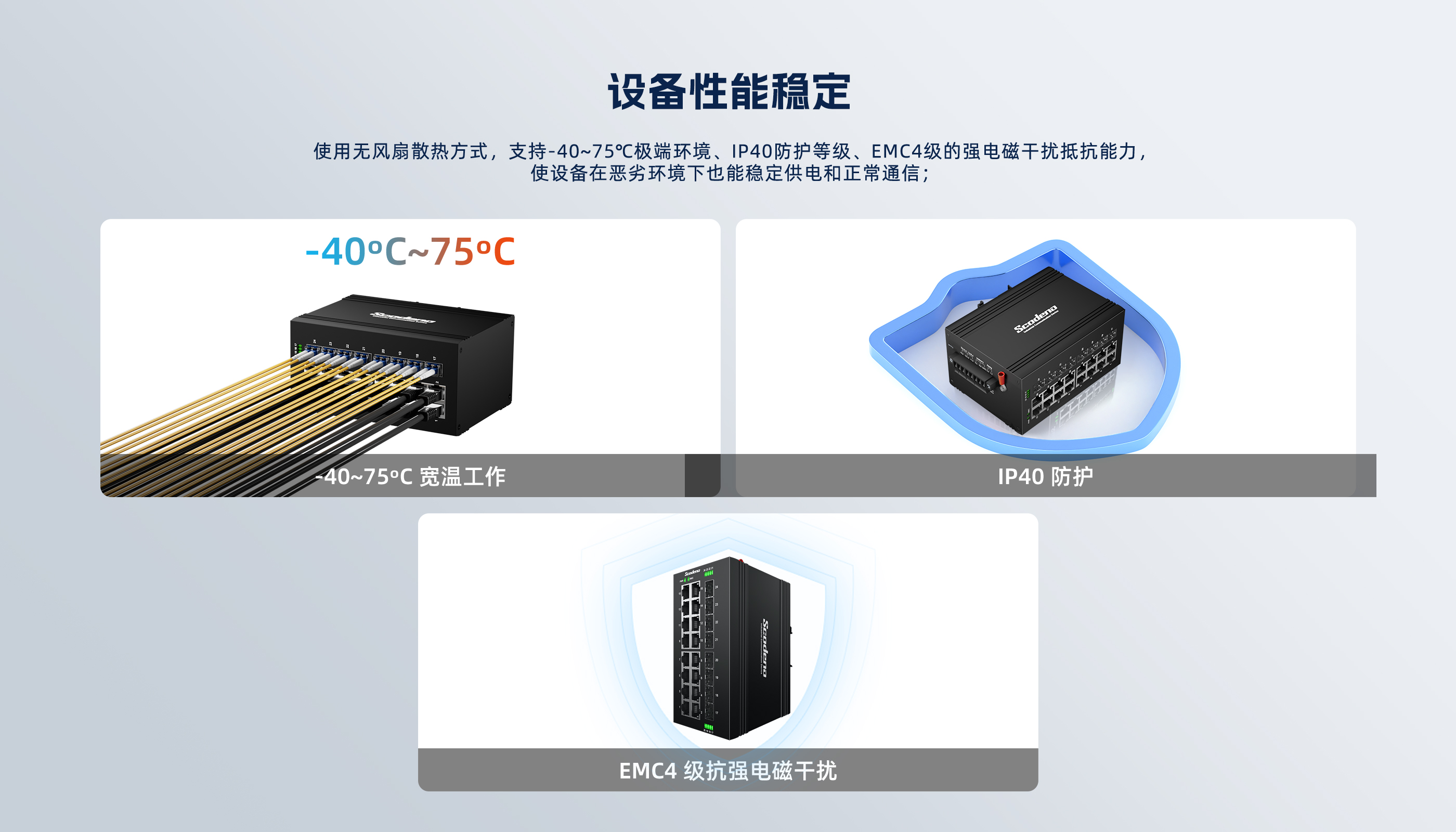

l-40℃~+75℃工作温度，IP40防护等级、宽温与高防护应对恶劣环境
l支持IEEE802.3 af/at标准，单端口支持最大30W
l强大的网络安全策略，丰富的安全功能保护网络

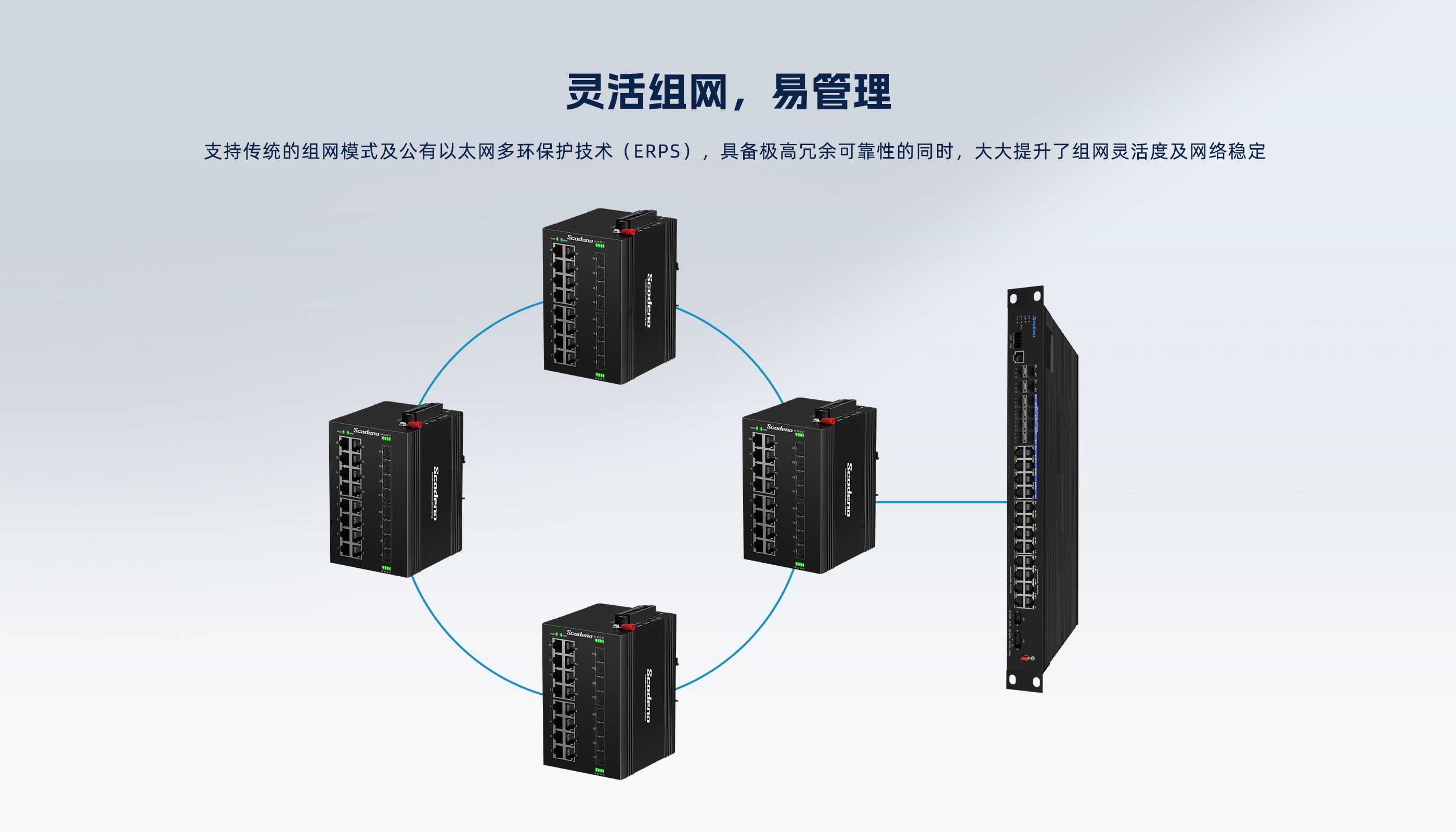

lERPS恢复时间小于15ms，保障业务连续性

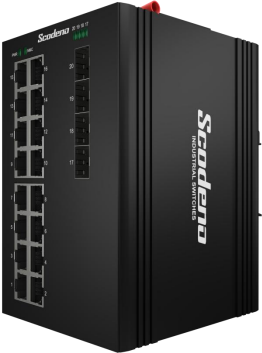

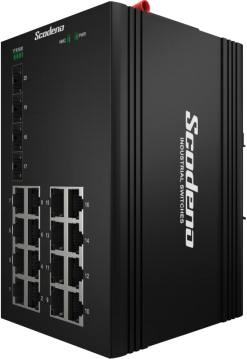

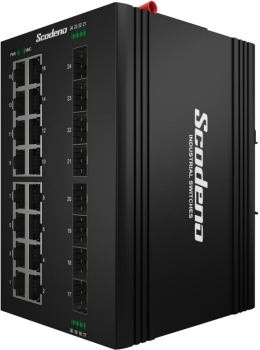

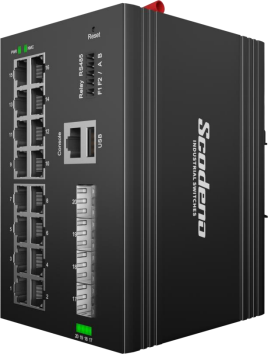

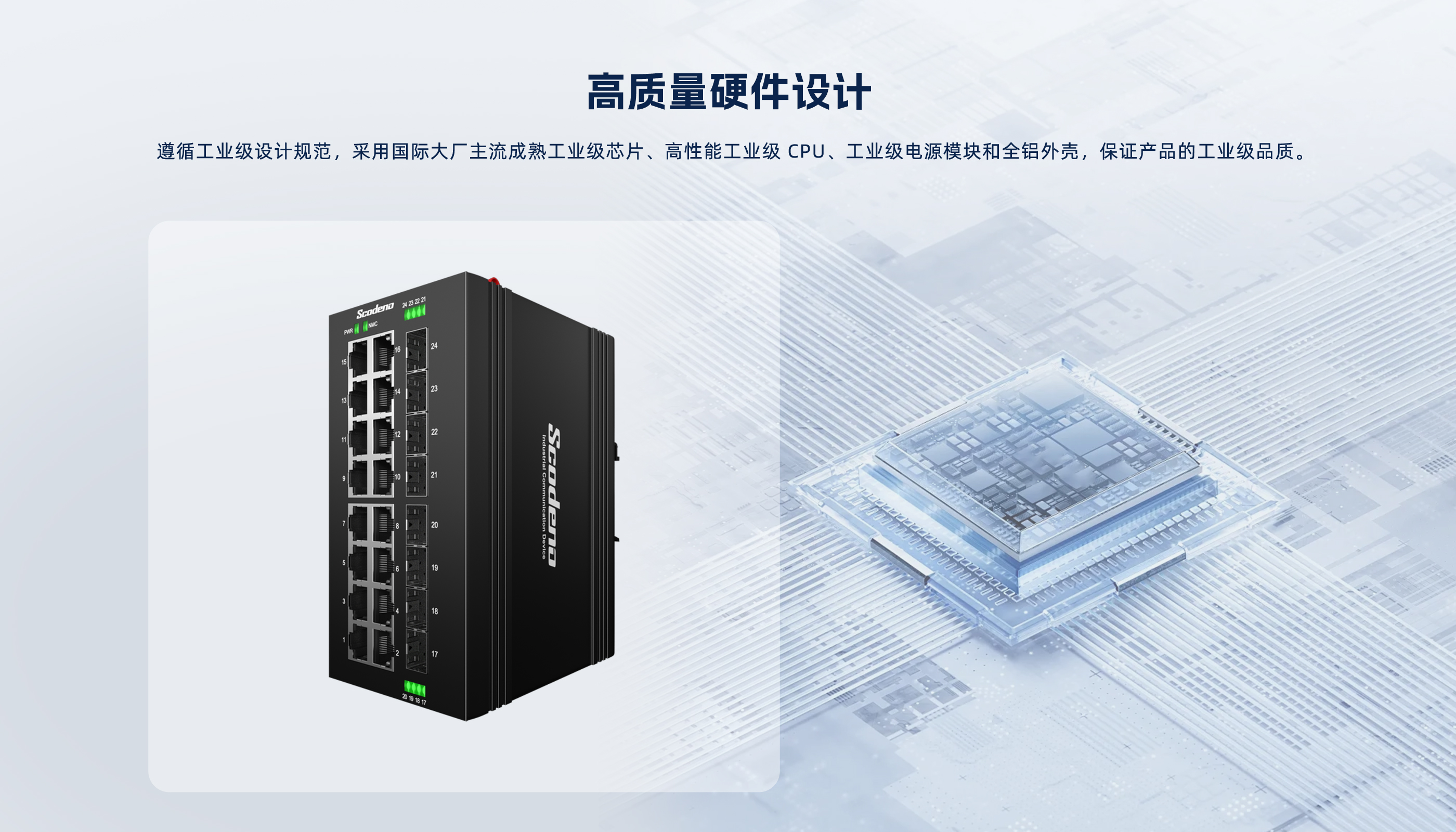

8个千兆光端口和16个千兆电端口的L2+管理型交换机，高缓存且无丢包，兼顾 “骨干传输” 与 “终端互联”，简化组网层级。
接口（Provider Mode Ports） | |
业务接口（Fixed port） | 8*1000 Base-X， 16*10/100/1000 Base－T |
管理接口（Management Port） | 支持console |
电源接口（Power interface） | 凤凰端子，双电源冗余 |
LED灯（LED Indicators） | PWR，Link/ACT LED |
线缆类型及距离（Cable type&Transmission distance） | |
双绞线（Twisted-pair） | 0-100m（CAT5e,CAT6） |
单模光纤（Monomode optical fiber） | 20/40/60/80/100KM |
多模光纤（Multimode optical fibre） | 550m |
网络拓扑（Network Topology） | |

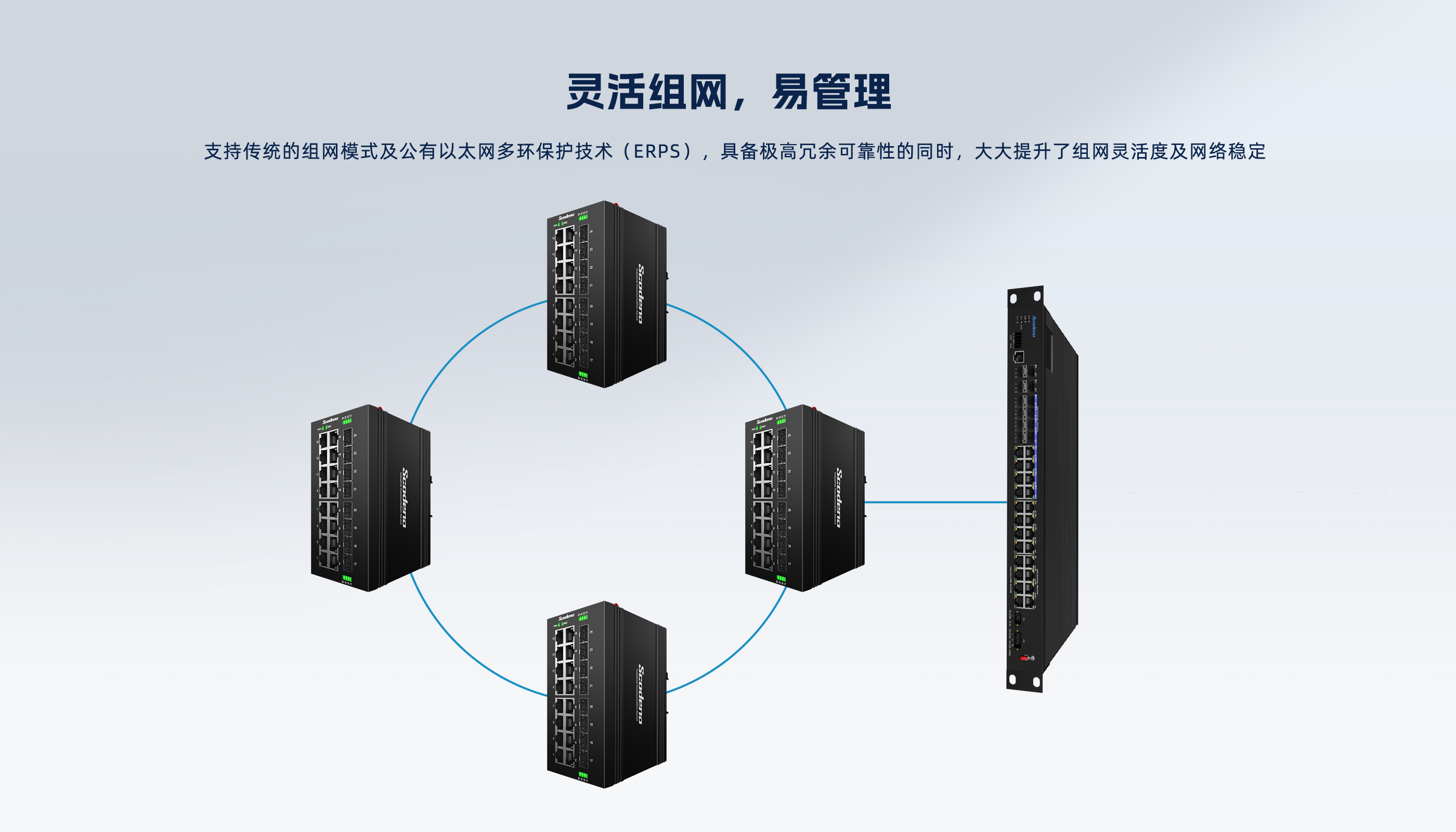

环形拓扑（Ring topology） | 支持 |
星型拓扑（Star topology） | 支持 |
总线拓扑（Bus topology） | 支持 |
树形拓扑（Tree Topology） | 支持 |
混合式拓扑（Hybrid topology） | 支持 |
电气特性（Electrical Specifications） | |
输入电压（input voltage） | 非PoE：DC12-58V PoE：DC48-58V |
整机功耗 （Total Power consumption） | 非PoE<26W PoE<386W |
PoE支持（PoE Support）选配 | |
PoE端口（PoE port） | 1-16 |
PoE协议（PoE Protocol） | 802.3af，802.3at |
PoE引脚分配（Pin Assignment） | 1,2+,3,6- |
PoE管理模式（PoE Management） | 支持 |
PoE支持++（PoE Support）选配 | |
PoE端口（PoE port） | 1-16 |
PoE协议（PoE Protocol） | 802.3af，802.3at，802.3bt(1-2) |
PoE引脚分配（Pin Assignment） | 1245+ 3678- |
PoE管理模式（PoE Management） | 支持 |
二层交换（Layer 2 Switching） | |
交换容量（Switching capacity） | 68G |
包转发率（Packet forwarding rate） | 50.59Mpps |
MAC地址表（MAC address table） | 16K |
VLAN支持及数量（VLAN） | 支持4K |
包缓冲区（Buffer） | 12M |
转发延迟（Forwarding delay） | <10us |
极性反转（MDI/MDIX） | 支持 |
流量控制（Flow control） | 支持 |
巨型帧（Jumbo Frame） | 支持10Kbytes |
生成树协议（Spanning Tree） | 支持STP/RSTP/MSTP |
环网协议（Ring Protocol） | 支持ERPS |
链路聚合（Link Aggregation） | 支持64组 |
组播（Multicast) | 支持IGMP Snooping |
端口镜像（Port Mirroring） | 支持SPAN和RSPAN |
端口环回检测（Port loopback detection） | 支持 |
风暴抑制（Storm Control） | 支持 |
端口流量统计（Interface Counters） | 支持 |
QINQ | 支持 |
802.1X | 支持 |
MAC认证 | 支持 |
端口隔离（Port Isolation） | 支持 |
Rmon | 支持 |
NTP client | 支持 |
DHCP client | 支持 |
DHCP snooping | 支持 |
Ping/tracert检测 | 支持 |
Dying gasp | 支持 |
DDM | 支持 |
端口安全（Port security） | 支持 |
IP Source Guard | 支持 |
设备扫描 | 支持 |
三层功能（layer3function） | |
IPv4静态路由/IPv6静态路由 | 支持256条静态路由 |
ARP | ARP表项老化 |
DHCP server | 支持 |
汇聚服务（Convergence） | |
访问控制列表（ACL） | 支持ACL 240条； 支持IP标准ACL/ACLv6； 支持MAC扩展ACL/ACLv6； 支持IP扩展ACL/ACLv6； |
服务质量（QOS） | 支持QoS重标记，优先级映射； 支持SP，WRR队列调度； 支持入口限速、出口限速； 支持基于流的QoS |
DDos攻击防护(Ddos Attack) | 支持 |
管理功能（Management） | |
命令行（CLI） | 支持 |
管理串口（Console） | 支持 |
Telnet/SSH | 支持 |

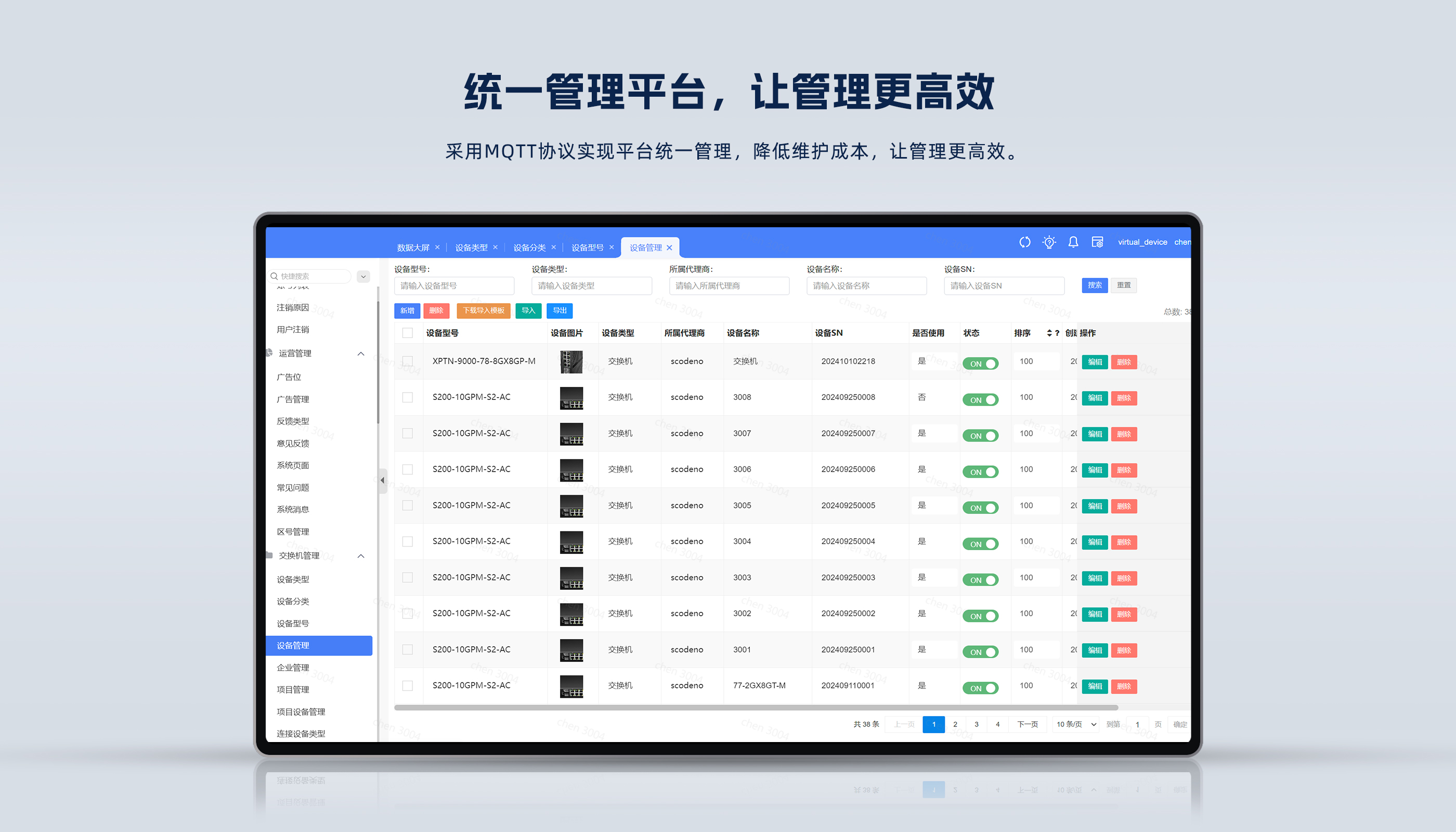

WEB管理 | 支持 |
管理IP | 支持IPV4/IPV6 |
SNMP | 支持SNMPv1/v2c/v3 |
用户管理（User Management） | 支持 |
用户权限管理(User Rights Management) | 支持 |
系统日志（System Log） | 支持 |
文件升级（Configuration File Download/Upload） | 支持 |
固件升级（Upgrade Firmware） | 支持 |
机械结构（ Mechanical Dimensions） | |
尺寸（Product size） | 75*104*143mm |
安装方式（Installation Method） | 卡轨式安装 |
重量（Weight） | 0.8KG |
环境条件（Environment） | |
工作温度（Operating temperature） | 非PoE: -40℃~+75℃ PoE: -40℃~+70℃ |
储藏/运输温度（Storage temperature） | -40℃~+85℃ |
相对湿度（Relative humidity） | 5%~95% 无凝露（non-condensing） |
散热方式（Thermal methods） | 无风扇设计，自然散热 |
MTBF | 100,000 小时 |
防护（EMC&INGRESS PROTECTION ) | |
IP等级（IP Level） | IP40 |
电源浪涌防护（Surge protection of Power） | IEC 61000-4-5 Level X（6KV/6KV）（1.2/50us） |
网口浪涌防护（Surge protection of Ethernet port） | IEC 61000-4-5 Level 4（4KV/4KV）（10/700us） |
辐射抗扰（RS） | IEC 61000-4-3 Level 3（10V/m） |
瞬间脉冲抗干扰（EFI） | IEC 61000-4-4 Level 3（1V/2V） |
传导抗干扰（CS） | IEC 61000-4-6 Level 3（10V/m） |
电源频率磁场抗扰（PFMF） | IEC 61000-4-8 Level 4（30A/m） |
电压跌落（DIP） | IEC 61000-4-11 Level 3（10V） |
抗静电干扰（ESD） | IEC 61000-4-2 Level 4（8K/15K） |
自由跌落（Free fall） | 0.5m |
相关认证（Authentication） | |
认证（Authentication） | 公安部、工信部检验报告及入网许可证、CE/FCC/RoHS |
配套和附件（Accessories） | |
配套设备（Accessories） | 设备，端子，合格证，说明书，电源适配器（选配） |
可选型号（Optional model） | |
XPTN-9000-77-8GX16GT-V | 8千兆光，16个10/100/1000M自适应电口，双DC供电 |
XPTN-9000-77-8GX16GP-V | 8千兆光，16个10/100/1000M自适应电口，双DC供电，支持PoE & PoE+ |
XPTN-9000-77-8GX16GP2B-V | 8千兆光，16个10/100/1000M自适应电口，双DC供电，支持PoE++ |
