l8*10/100 M RJ45端口，768K端口缓存。
l-40℃~+85℃工作温度。
lDC冗余电源。
l无风扇设计，静音节能。
lIP40防护等级、宽温与高防护应对恶劣环境。

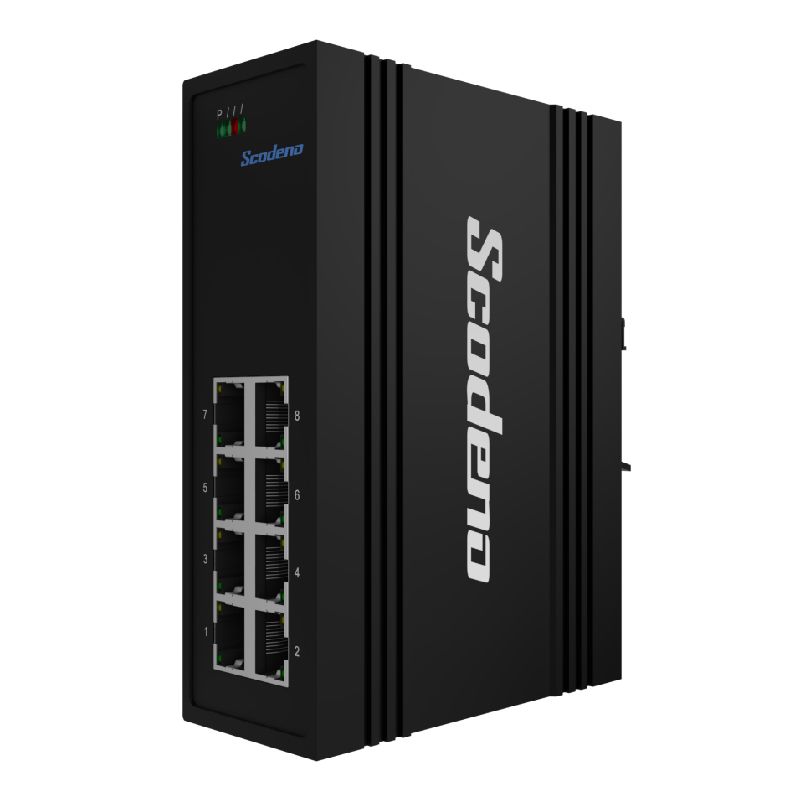

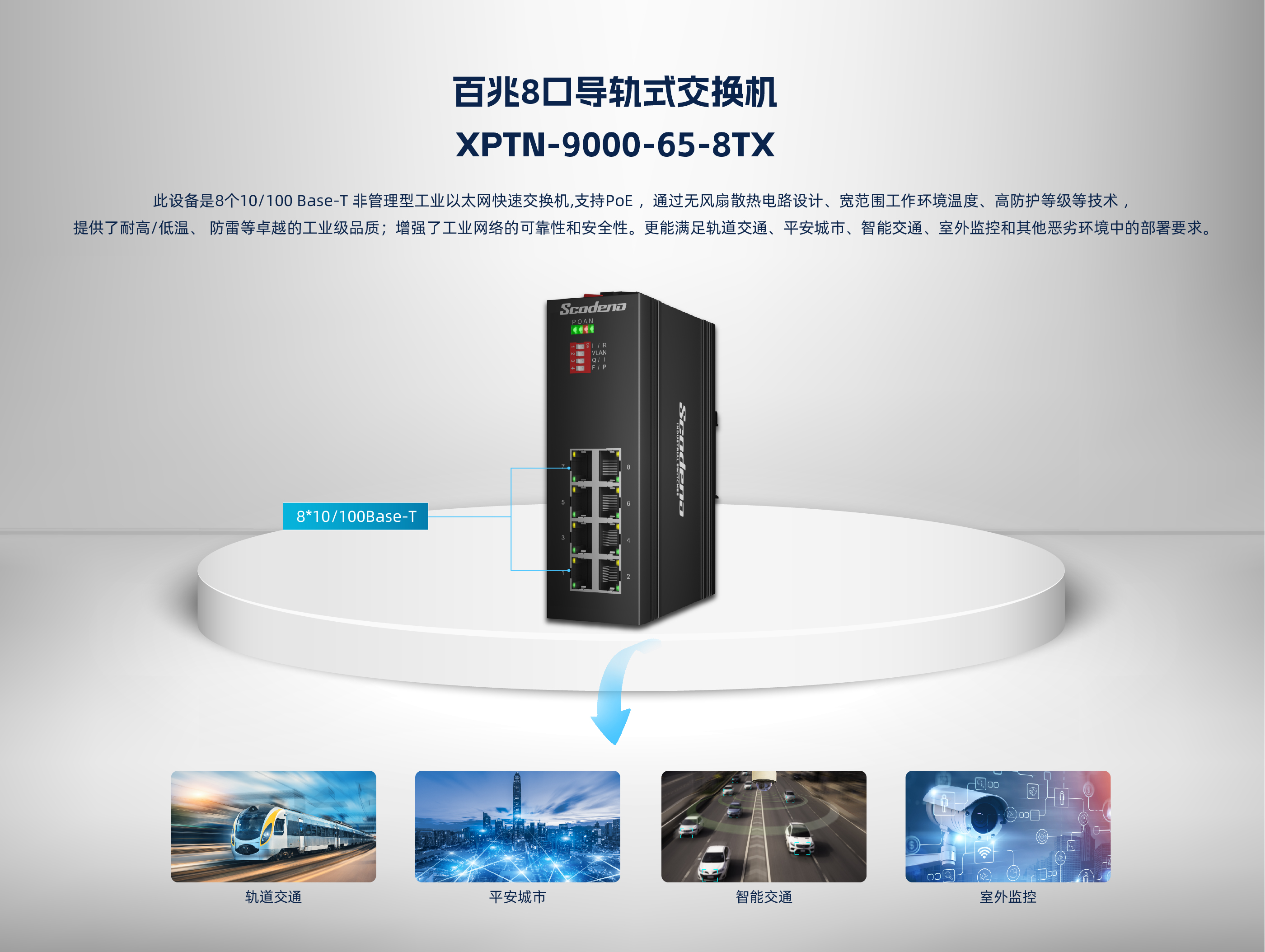

此设备是8个10/100 Base-TX非管理型工业以太网快速交换机,支持PoE ，通过 无风扇散热电路设计、宽范围工作环境温度、高防护等级等技术 ，提供了耐高/低温、 防雷等卓越的工业级品质；增强了工业网络的可靠性和安全性。更能满足轨道交通、 平安城市、智能交通、室外监控和其他恶劣环境中的部署要求。
接口（Provider Mode Ports） | |
业务接口（Fixed port） | 8*10/100Base－T |
电源接口（Power interface） | 凤凰端子，双电源冗余 |
LED灯（LED Indicators） | PWR，OPT ，ALM，NMC |

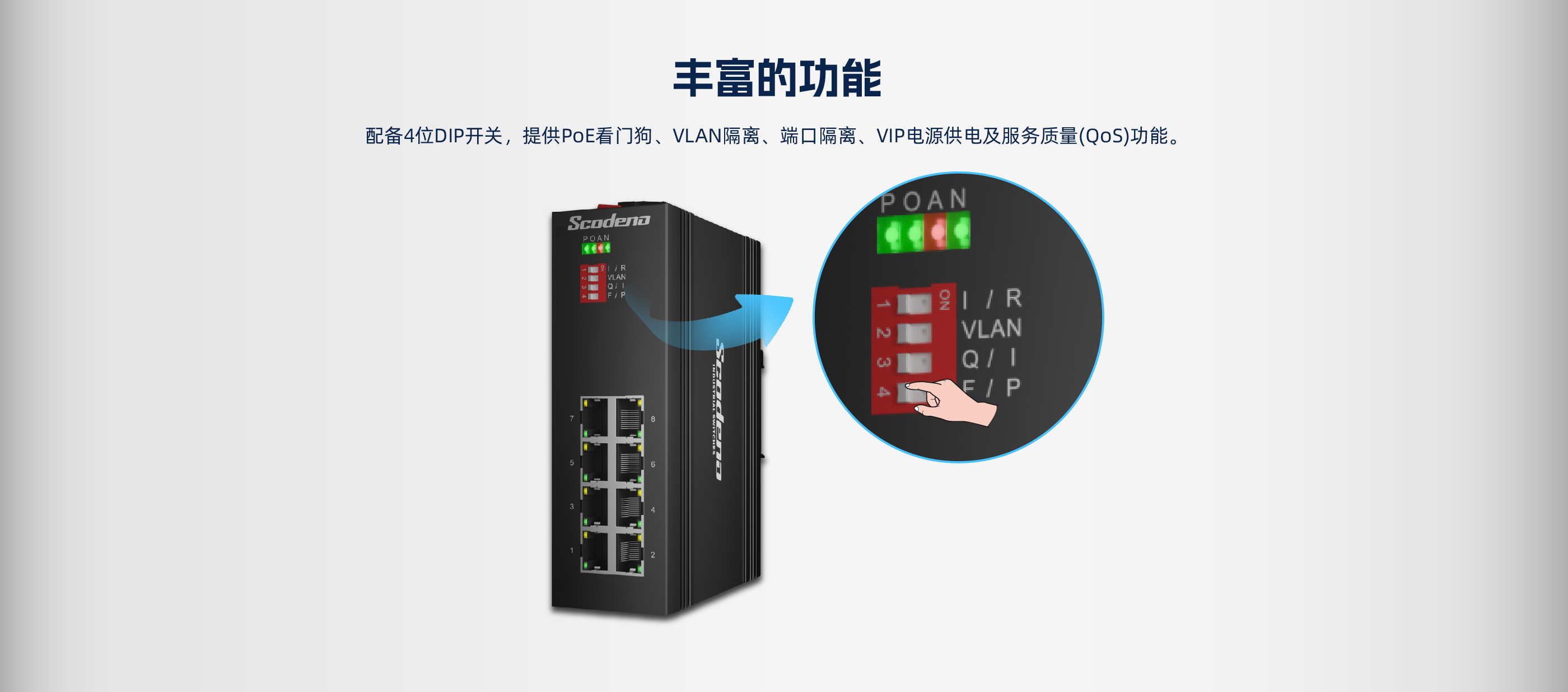

非PoE款拨码说明（Dialing instructions） | |
1 I/R | 端口隔离 |
2 VLAN | VLAN隔离 |
3 Q/I | QoS |
4 F/P | 流控 |
PoE款拨码说明（Dialing instructions） | |
1 I/R | 无感重启 |
2 VLAN | 250米远距离传输 |
3 Q/I | 端口隔离 |
4 F/P | VIP供电以及Qos |
线缆类型及距离（Cable type&Transmission distance） | |
双绞线（Twisted-pair） | 0-100m（CAT5e,CAT6） |
网络拓扑（Network Topology） | |
环形拓扑（Ring topology） | 不支持 |
星型拓扑（Star topology） | 支持 |
总线拓扑（Bus topology） | 支持 |
树形拓扑（Tree Topology） | 支持 |
电气特性（Electrical Specifications） | |
输入电压（input voltage） | 非PoE:12-58V PoE:DC 48-58V |
整机功耗 （Total Power consumption） | 非PoE满载<6W PoE满载<246W |
PoE支持（PoE Support）选配 | |
PoE端口（PoE port） | 1-8 |
PoE协议（PoE Protocol） | 802.3af，802.3at |
PoE引脚分配（Pin Assignment） | 1,2+/3,6- |
二层交换（Layer 2 Switching） | |
交换容量（Switching capacity） | 1.6G |
包转发率（Packet forwarding rate） | 1.1904Mpps |
MAC地址表（MAC address table） | 2K |
包缓冲区（Buffer） | 768K bit |
转发延迟（Forwarding delay） | <5us |
极性反转（MDI/MDIX） | 支持 |
流量控制（Flow control） | 支持 |
巨型帧（Jumbo Frame） | 支持2048 Bytes |
看门狗功能（WatchDog） | 支持 |
端口隔离（Port isolation） | 支持 |
机械结构（ Mechanical Dimensions） | |
尺寸（Product size） | 143X104X48mm |

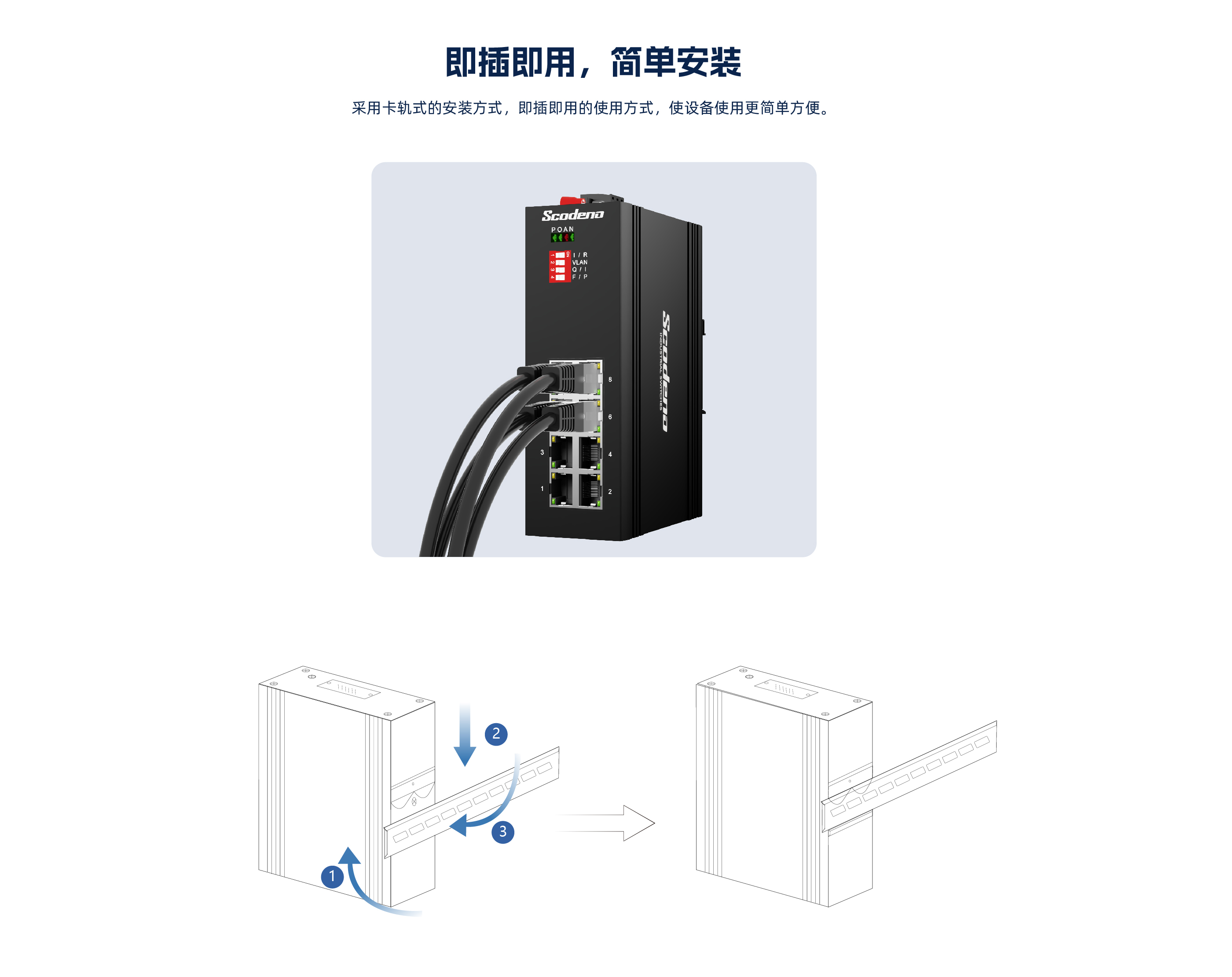

安装方式（Installation Method） | 卡轨式安装 |
重量（Weight） | 约0.6KG |
环境条件（Environment） | |
工作温度（Operating temperature） | -40℃~+85℃ |
储藏/运输温度（Storage temperature） | -40℃~+85℃ |
相对湿度（Relative humidity） | 5%~95% 无凝露（non-condensing） |
散热方式（Thermal methods） | 无风扇设计，自然散热 |
MTBF | 100,000 小时 |
防护（EMC&INGRESS PROTECTION ) | |
IP等级（IP Level） | IP40 |
电源浪涌防护（Surge protection of Power） | IEC 61000-4-5 Level X (6KV/4KV）（1.2/50us) |
网口浪涌防护（Surge protection of Ethernet port） | IEC 61000-4-5 Level 4(4KV/4KV）（10/700us) |
辐射抗扰（RS） | IEC 61000-4-3 Level 3（10V/m） |
瞬间脉冲抗干扰（EFI） | IEC 61000-4-4 Level 3（1V/2V） |
传导抗干扰（CS） | IEC 61000-4-6 Level 3（10V/m） |
电源频率磁场抗扰（PFMF） | IEC 61000-4-8 Level 4（30A/m） |
电压跌落（DIP） | IEC 61000-4-11 Level 3 （10V） |
抗静电干扰（ESD） | IEC 61000-4-2 Level 4（8K/15K） |
自由跌落（Free fall） | 0.5m |
相关认证（Authentication） | |
认证（Authentication） | 公安部、工信部检验报告及入网许可证、CE/FCC/RoHS |
配套和附件（Accessories） | |
配套设备（Accessories） | 设备，端子，合格证，说明书，电源适配器（选配） |
可选型号（Optional model） | |
XPTN-9000-65-8TX | 8个10/100M自适应电口 |
XPTN-9000-65-8TP | 8个10/100M自适应电口，支持PoE&PoE+ |
