l8*10/100M RJ45端口，512K端口缓存。
l-40℃~+70℃工作温度。
lDC冗余电源。
l无风扇设计，静音节能。
lIP40防护等级、宽温与高防护应对恶劣环境。

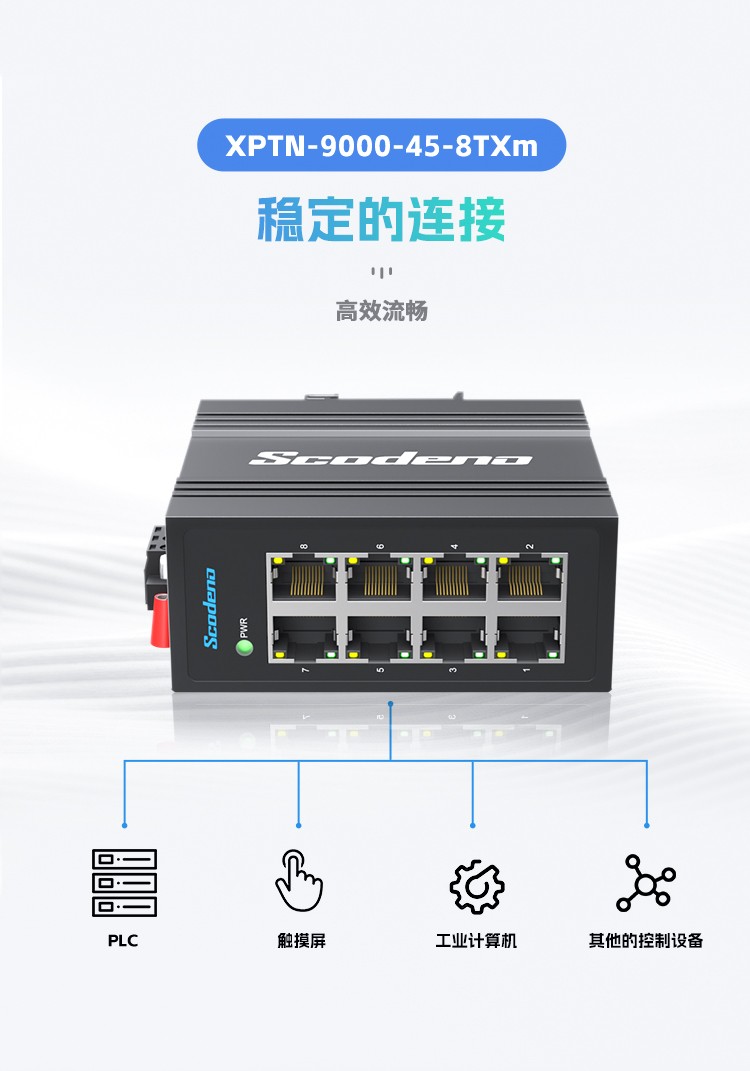

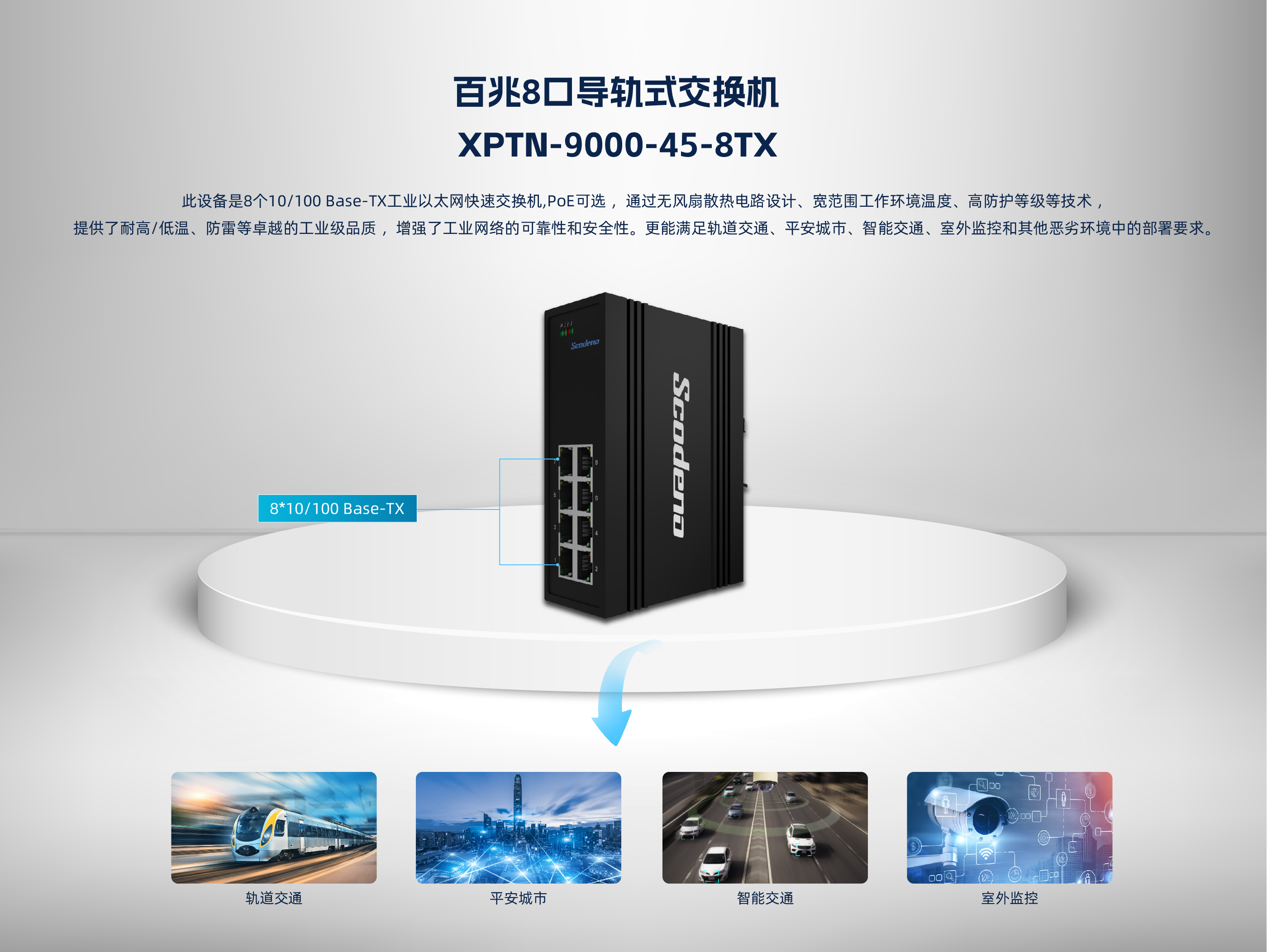

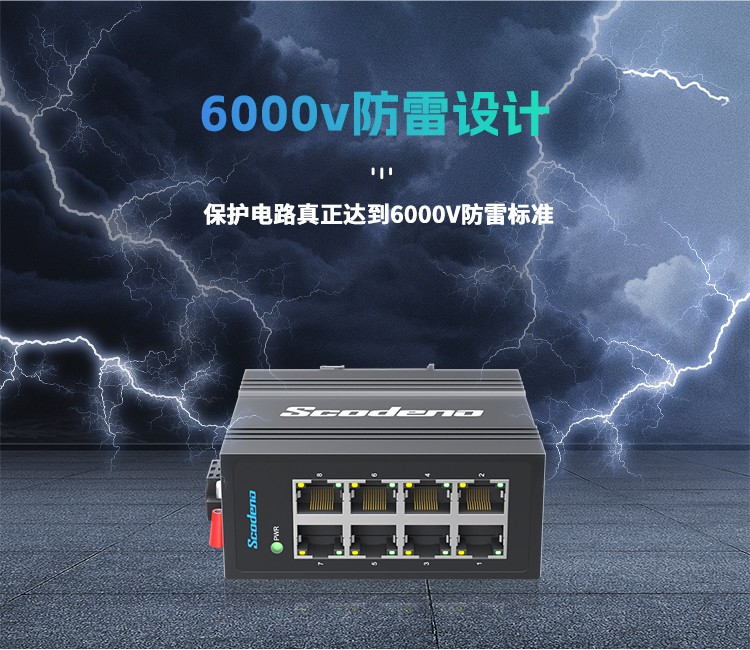

此设备是8个10/100M自适应网口工业以太网快速交换机,POE可选 ，通过无风扇 散热电路设计、宽范围工作环境温度、高防护等级等技术 ，提供了耐高/低温、防雷等 卓越的工业级品质 ，增强了工业网络的可靠性和安全性。更能满足轨道交通、平安城市、智能交通、室外监控和其他恶劣环境中的部署要求。
接口（Provider Mode Ports） | |
业务接口（Fixed port） | 8*10/100 Base－TX |
电源接口（Power interface） | 凤凰端子，双电源冗余 |
LED灯（LED Indicators） | PWR，Link/ACT LED |
非PoE款拨码说明（Dialing instructions） | |
1 | QOS |
2 | 风暴抑制 |
3 | 端口隔离 |
4 | 流量控制 |
PoE款拨码说明（Dialing instructions） | |
1 | POE无感重启 |
2 | 250米远距离传输 |
3 | 端口隔离 |
4 | 流量控制 |
线缆类型及距离（Cable type&Transmission distance） | |
双绞线（Twisted-pair） | 0-100m（CAT5e,CAT6） |
网络拓扑（Network Topology） | |
环形拓扑（Ring topology） | 不支持 |
星型拓扑（Star topology） | 支持 |
总线拓扑（Bus topology） | 支持 |
树形拓扑（Tree Topology） | 支持 |
电气特性（Electrical Specifications） | |
输入电压（input voltage） | DC12-58V POE48-58V |
整机功耗（Total Power consumption） | 主板功率（Total power）<3W; PoE 满载<240W |
PoE支持（PoE Support）选配 | |
PoE端口（PoE port） | 1-8 |
PoE协议（PoE Protocol） | 802.3af，802.3at |
PoE引脚分配（Pin Assignment） | 1,2+/3,6- |
二层交换（Layer 2 Switching） | |
交换容量（Switching capacity） | 1.6G |
包转发率（Packet forwarding rate） | 1.19Mpps |
MAC地址表（MAC address table） | 2K |
包缓冲区（Buffer） | 768Kbit |
转发延迟（Forwarding delay） | <3us |
极性反转（MDI/MDIX） | 支持 |
巨型帧（Jumbo Frame） | 支持2048 Byte |
机械结构（ Mechanical Dimensions） | |

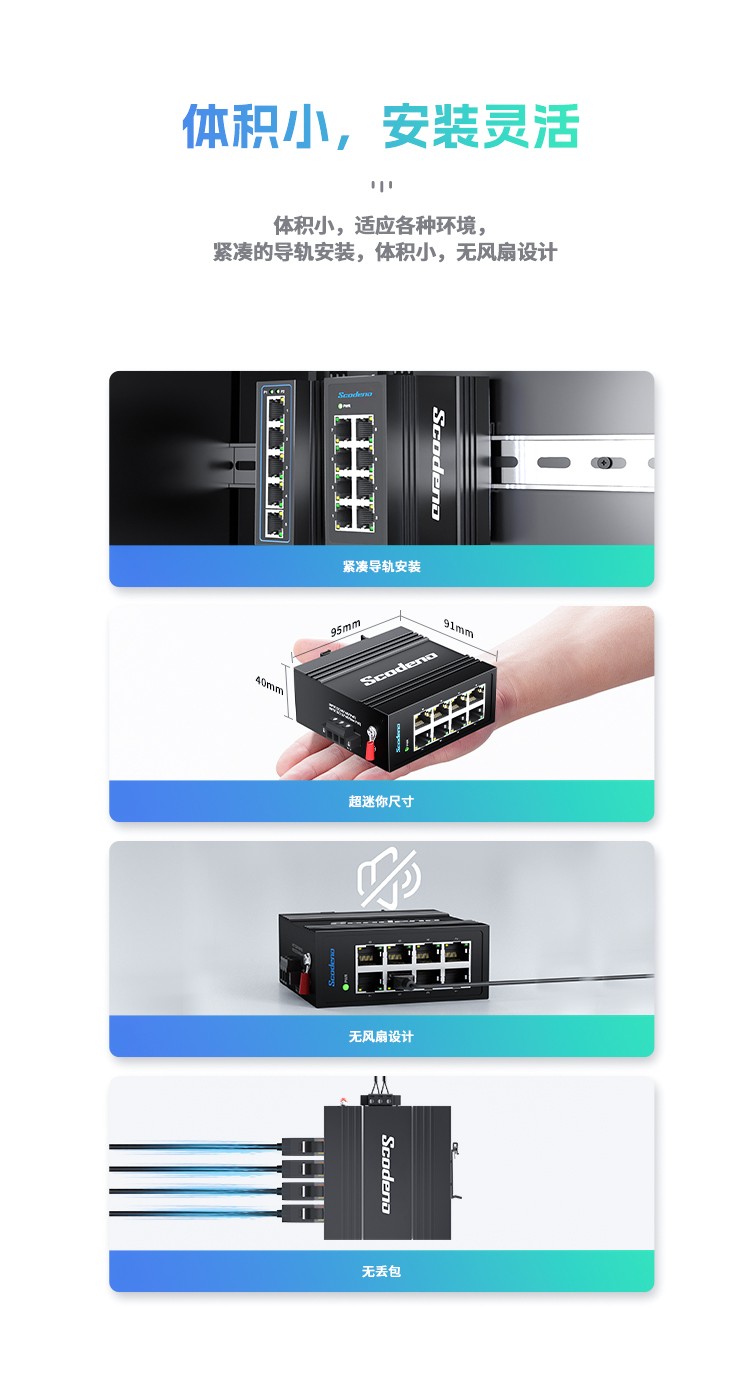

尺寸（Product size） | 46*104*143mm |

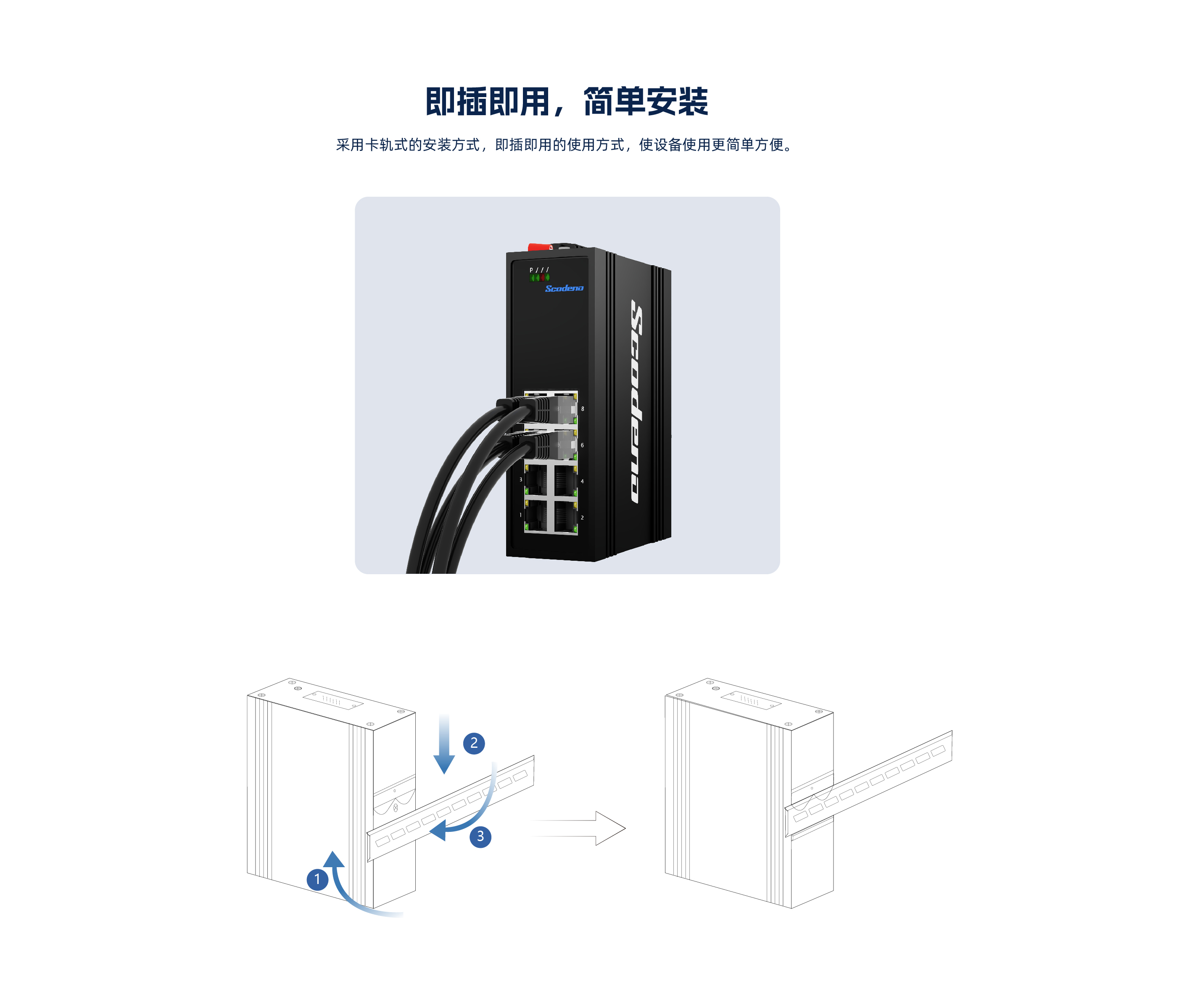

安装方式（Installation Method） | 卡轨式安装 |
重量（Weight） | 0.60KG |
环境条件（Environment） | |
工作温度（Operating temperature） | -40℃~+75℃ |
储藏/运输温度（Storage temperature） | -40℃~+85℃ |
相对湿度（Relative humidity） | 10%~90% 不支持凝露（non-condensing） |
散热方式（Thermal methods） | 无风扇设计，自然散热 |
MTBF | 100,000 小时 |
防护（EMC&INGRESS PROTECTION ) | |
IP等级（IP Level） | IP40 |
电源浪涌防护（Surge protection of Power） | IEC 61000-4-5 Level 3 (4KV/2KV）（1.2/50us) |
网口浪涌防护（Surge protection of Ethernet port） | IEC 61000-4-5 Level 3 (4KV/2KV）（10/700us) |
抗静电干扰（ESD） | IEC 61000-4-2 Level 4（8K/15K） |
相关认证（Authentication） | |
认证（Authentication） | 公安部、工信部检验报告及入网许可证、CE/FCC/RoHS |
配套和附件（Accessories） | |
配套设备（Accessories） | 设备，端子，合格证，说明书，电源适配器（选配） |
可选型号（Optional model） | |
XPTN-9000-45-8TX | 8个10/100M自适应电口 |
XPTN-9000-45-8TP | 8个10/100M自适应电口，支持PoE&PoE+ |
