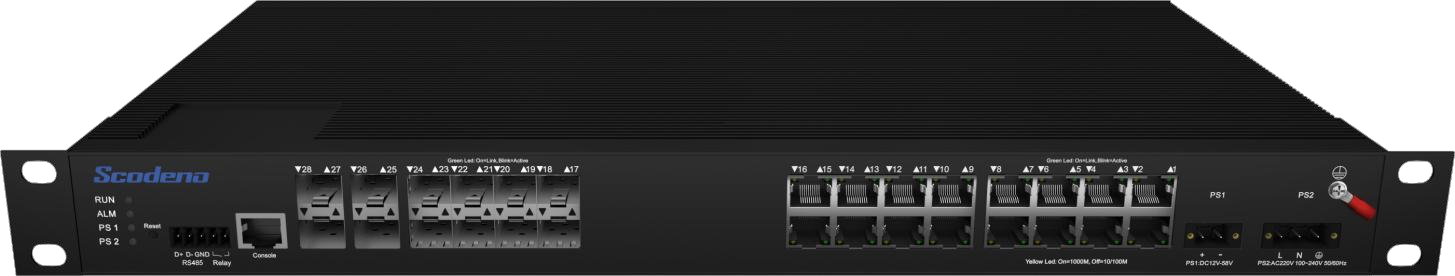

XPTN-9000-85-12GX16GT-HR-V 管理型工业交换机

XPTN-9000-85-12GX16GT-HR-V
XPTN-9000-85-12GX16GT-HR-V
XPTN-9000-87-12GX16GT-HR-V
XPTN-9000-87-12GX16GT-HR-V

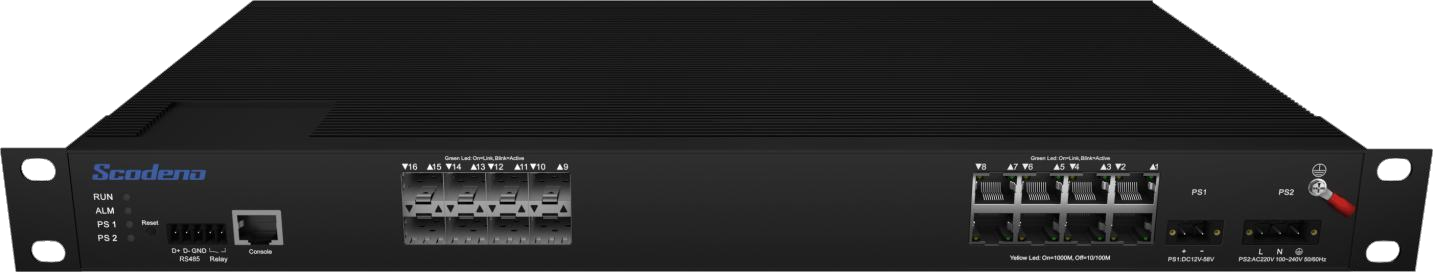

XPTN-9000-85-8GX8GT-HR-V
XPTN-9000-85-8GX8GT-HR-V

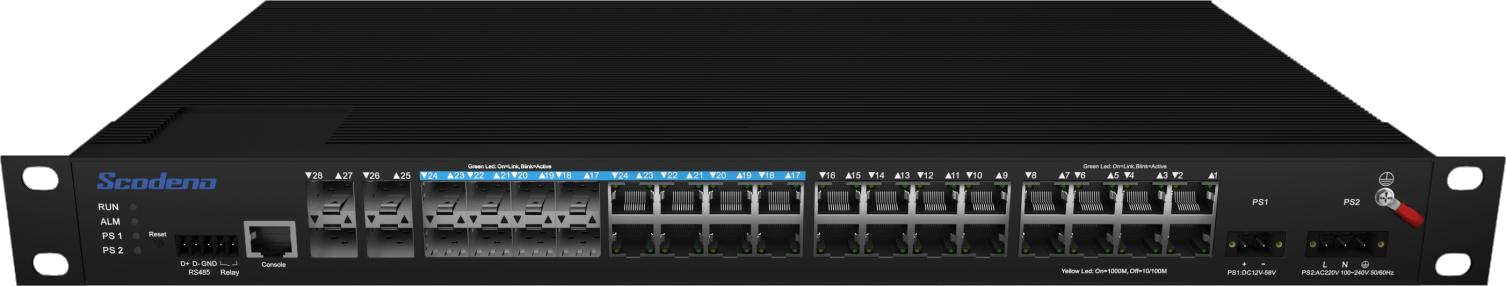

XPTN-9000-85-4GX8GC16GT-HR-V
XPTN-9000-85-4GX8GC16GT-HR-V

输入电压 ：DC 12~58V    AC 100~240V  50/60Hz

工作温度 ：-40℃ ~ +75℃

外       壳 ：IP40防护等级，无风扇设计

检验报告 ：CE/FCC/RoHS

防  静 电 ：8KV-15KV

M T B F ：100000小时



立即咨询 分享
产品概览
产品参数
应用场景
产品文档

1

接口（ Provider Mode Ports）
业务接口（ Fixed port）12*1000 Base-X ，16*10/100/1000 Base－T
管理接口（ Management Port）支持console
电源接口（ Power interface）凤凰端子，双电源冗余
LED灯（ LED Indicators）PWR ，Link/ACT LED
线缆类型及距离（Cable type&Transmission distance）
双绞线（Twisted-pair）0-100m（ CAT5e,CAT6）
单模光纤（ Monomode optical fiber）20/40/60/80/100KM
多模光纤（ Multimode optical fibre）550m
网络拓扑（ Network Topology）
环形拓扑（ Ring topology）支持
星型拓扑（Star topology）支持
总线拓扑（ Bus topology）支持
树形拓扑（Tree Topology）支持
混合式拓扑（ Hybrid topology）支持
电气特性（ Electrical Specifications）
输入电压（input voltage）非PoE：DC 12-58V , AC 100-240V 50-60HZ
PoE :DC48-58V
整机功耗（Total Power consumption）非PoE满载<36W
PoE满载<276W
PoE支持（ PoE Support）选配
PoE端口（ PoE port）1-16
PoE协议（ PoE Protocol）802.3af ，802.3at
PoE引脚分配（ Pin Assignment）1,2,3,6
PoE管理模式（ PoE Management）支持
二层交换（ Layer 2 Switching）
交换容量（Switching capacity）160G
包转发率（ Packet forwarding rate）95.23Mpps
MAC地址表（ MAC address table）16K
VLAN支持及数量（VLAN）支持4K
包缓冲区（ Buffer）12M
转发延迟（ Forwarding delay）<10us
极性反转（ MDI/MDIX）支持
流量控制（ Flow control）支持
巨型帧（Jumbo Frame）支持10Kbytes
生成树协议（Spanning Tree）支持STP/RSTP/MSTP
环网协议（ Ring Protocol）支持ERPS
链路聚合（ Link Aggregation）支持12组
组播（ Multicast)支持IGMP Snooping
端口镜像（ Port Mirroring）支持
风暴抑制（Storm Control）支持
端口流量统计（Interface Counters）支持
QINQ支持
802.1X支持
Radius/Mac 认证支持
端口隔离（ Port Isolation）支持
Rmon支持
NTP client支持
DHCP client支持
DHCP snooping支持
Ping/tracert检测支持
Dyinggasp支持
DDM支持
端口安全（ Port security）支持
IP Source Guard支持
设备扫描支持
汇聚服务（Convergence）
访问控制列表（ACL）支持ACL 500条；
支持IP标准ACL；
支持MAC扩展ACL；
支持IP扩展ACL；
服务质量（QOS）支持QoS重标记 ，优先级映射；
支持SP ，WRR队列调度；
支持入口限速、出口限速；
支持基于流的QoS
管理功能（ Management）
命令行（CLI）支持
管理串口（Console）支持
Telnet/SSH支持
WEB管理支持
管理IP支持IPV4/IPV6
SNMP支持SNMPv1/v2c/v3
用户管理（ User Management）支持
系统日志（System Log）支持
文件升级（Configuration File Download/Upload）支持
固件升级（ Upgrade Firmware）支持
环境条件（ Environment）
工作温度（Operating temperature）-40℃ ~ +75℃
储藏/运输温度（Storage temperature）-40℃ ~ +75℃
相对湿度（ Relative humidity）5%~95% 无凝露（ non-condensing）
散热方式（Thermal methods）无风扇设计 ，自然散热
MTBF100,000 小时

机械结构（ Mechanical Dimensions）
尺寸（ Product size）440*245*44mm
安装方式（Installation Method）机架式安装
重量 （Weight）                                                     3.6KG
防护（ EMC&INGRESS PROTECTION )
IP等级（IP Level）IP40
电源浪涌防护（Surge protection of Power）AC: IEC 61000-4-5  Level 3（4KV/2KV）（ 8/20us）
DC: IEC 61000-4-5  Level X（ 8KV/8KV）（ 8/20us）
网口浪涌防护（Surge protection of Ethernet port）IEC 61000-4-5  Level 3（4KV/2KV）（ 10/700us）
辐射抗扰（ RS）IEC 61000-4-3  Level 3   （ 10V/m）
瞬间脉冲抗干扰（ EFI）IEC 61000-4-4  Level 3   （ 1V/2V）
传导抗干扰（CS）IEC 61000-4-6  Level 3   （ 10V/m）
电源频率磁场抗扰（ PFMF）IEC 61000-4-8  Level4（ 30A/m）
电压跌落（ DIP）IEC 61000-4-11  Level3   （ 10V）
抗静电干扰（ ESD）IEC 61000-4-2  Level 4   （ 8K/15K）
自由跌落（ Free fall）0.5m
相关认证（Authentication）
认证（Authentication）公安部、工信部检验报告及入网许可证、CE/FCC/RoHS
配套和附件（Accessories）
配套设备（Accessories）设备 ，端子 ，合格证 ，说明书 ，电源适配器（选配）
可选型号（Optional model）
XPTN-9000-85-12GX16GT-HR-V12千兆光 ，16个10/100/1000M 电口，AC&DC混合供电
XPTN-9000-85-12GX16GP-R-V12千兆光 ，16个10/100/1000M 电口，双DC供电,支持PoE&PoE+
XPTN-9000-85-12GX16GT-ACR-V12千兆光 ，16个10/100/1000M 电口 ，单AC供电
