支持EPON/GPON 双模式
支持多VLAN
支持环路检测
支持桥接和路由模式
满足 GPON ITU-T G.984.x 和 EPON IEEE802.3ah 标准协议
XN10 是我司针对基于 PON 技术的宽带接入市场，为满足广电运营商宽带接入、FTTH 光纤到户的需求而设计的一款实现宽带、无线业务的无源光网络终端产品。它基于成熟稳定、 高性价比的千兆 PON 技术，具有高可靠、易管理和良好的服务质量（QoS）保证等特点，设 备的技术性能满足 ITU-T G.984.x 标准、《中国电信 GPON 设备技术要求 V2.0》,《中国电 信 EPON 设备技术要求（V3.0）》等规范的要求。为用户提供完整的基于光纤接入技术的宽 带业务接入解决方案。

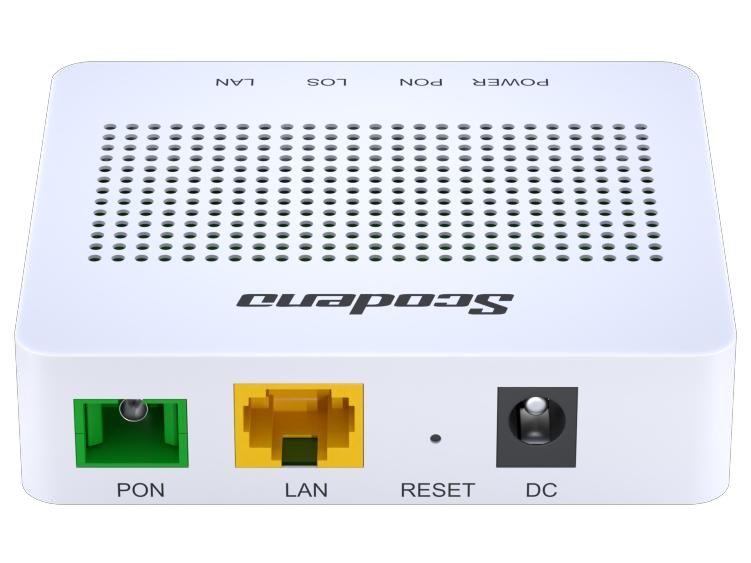

XN10N 包含 1 个 PON 接口、用户端有 1 个千兆以太网接口。
1
| 接口描述 | |||||||||
| 接口 | 数量 | 描述 | 用途 | ||||||
| PON | 1 | PON 光纤接口，支持 SC/PC 型光尾纤接头。 | 用于连接 PON 接入网光信号 | ||||||
| LAN | 1 | RJ-45 以太网接口，通过该 接口连接至本地网络，LAN 口速率 10/100/1000Mbps 自适应。 | 通过网线连接到电脑、IP 电话或机顶盒 | ||||||
| RESET | 1 | 复位按钮。当 ONU 上电后， 按住复位键按钮超过 8 秒 钟，设备自动恢复出厂默认 配置 | 恢复出厂设置 | ||||||
| Power | 1 | 直流电源适配器接口 | 连接电源适配器 | ||||||
| ON/OFF | 1 | 电源开关按钮 | 用于开启和关闭设备。 ON 表示设备电源打开，OFF 表示设备电 源关闭 | ||||||
| 设备指示灯 | |||||||||
| 指示灯 | 颜色 | 说明 | |||||||
| Power | 电源指示灯 | 绿色 | 常亮 : 设备供电正常 | ||||||
| 熄灭 : 设备供电异常 | |||||||||
| LOS | 光信号指示灯 | 红色 | 常亮：PON 口光模块电源关断 闪烁 : 接收光功率低于光接收机灵敏度 熄灭 : 接收光功率正常 | ||||||
| PON | ONU 注册指示灯 | 绿色 | 常亮 : 正常注册到 OLT 设备 闪烁 : 向 OLT 设备注册过程中 熄灭 : 注册到 OLT 失败或无正常光信号输入 | ||||||
| LAN | 网口工作 状态指示灯 | 绿色 | 常亮 : 端口连接正常但无数据传输 闪烁 : 端口连接正常且有数据传输 熄灭 : 端口无连接或连接异常 | ||||||
| 技术参数 | |||||||||
参数 | 规格 | ||||||||
| 接口规格 | PON 接口 | 1 个 PON 接口 GPON：上行 1.244Gbp s 速率 ，下行 2.488Gbp s 速率 EPON：上行 1.25Gbp s 速率 ，下行 1.25Gbp s 速率 SC 单模单纤 传输距离：20KM | |||||||
| 用户端口 | 1 个 10/100/1000M 自适应以太网口 全双工/半双工 RJ45 电口，支持交叉直连自适应 传输距离 100 米 | ||||||||
| 电源接口 | 12V DC 供电接口 | ||||||||
| 性能规格 | PON 光口性能 | 波长：1290～1600 发射光功率：0～4dBm 接收灵敏度：-27dBm 饱和光功率：-3dBm | |||||||
| 数据传输性能 | 以太网口：100Mbps 或 1000Mbps 丢包率：<1*10E-12 传输延时：<1.5ms | ||||||||
| 业务能力 | 二层线速交换 支持 VLAN TAG/UNTAG，VLAN 转换 支持端口限速 支持业务优先级划分 | ||||||||
| 支持广播包抑制 支持环路检测 | |||||||||
| 设备管理 | 管理方式 | 支持 RMS 远程管理和配置要求外，还支持基于 OMCI 或 OAM 的 EMS 远程管理和配置要求 | |||||||
| 管理功能 | 状态监控、配置管理、告警管理、 日志管理 | ||||||||
| 特理性能 | 外壳 | 白色塑料外壳 | |||||||
| 供电、功耗 | <5W 12V/0.5A 电源适配器 | ||||||||
| 尺寸、重量 | 设备尺寸：107mm(L)*85mm(W)*26mm(H) 设备重量：0.26kg | ||||||||
| 环境参数 | 工作温度：0～45℃ 储存温度：-10～75℃ 工作湿度：10%～90%非凝露 储存湿度：10%～90%非凝露 | ||||||||
