输入电压 ： DC12-58V
工作温度 ： -40℃ ~ +75℃
外 壳 ： IP40防护等级 ， 无风扇设计
检验报告 ： CE/FCC/RoHS
防 静 电 ： 8KV-15KV
M T B F ： 100000小时

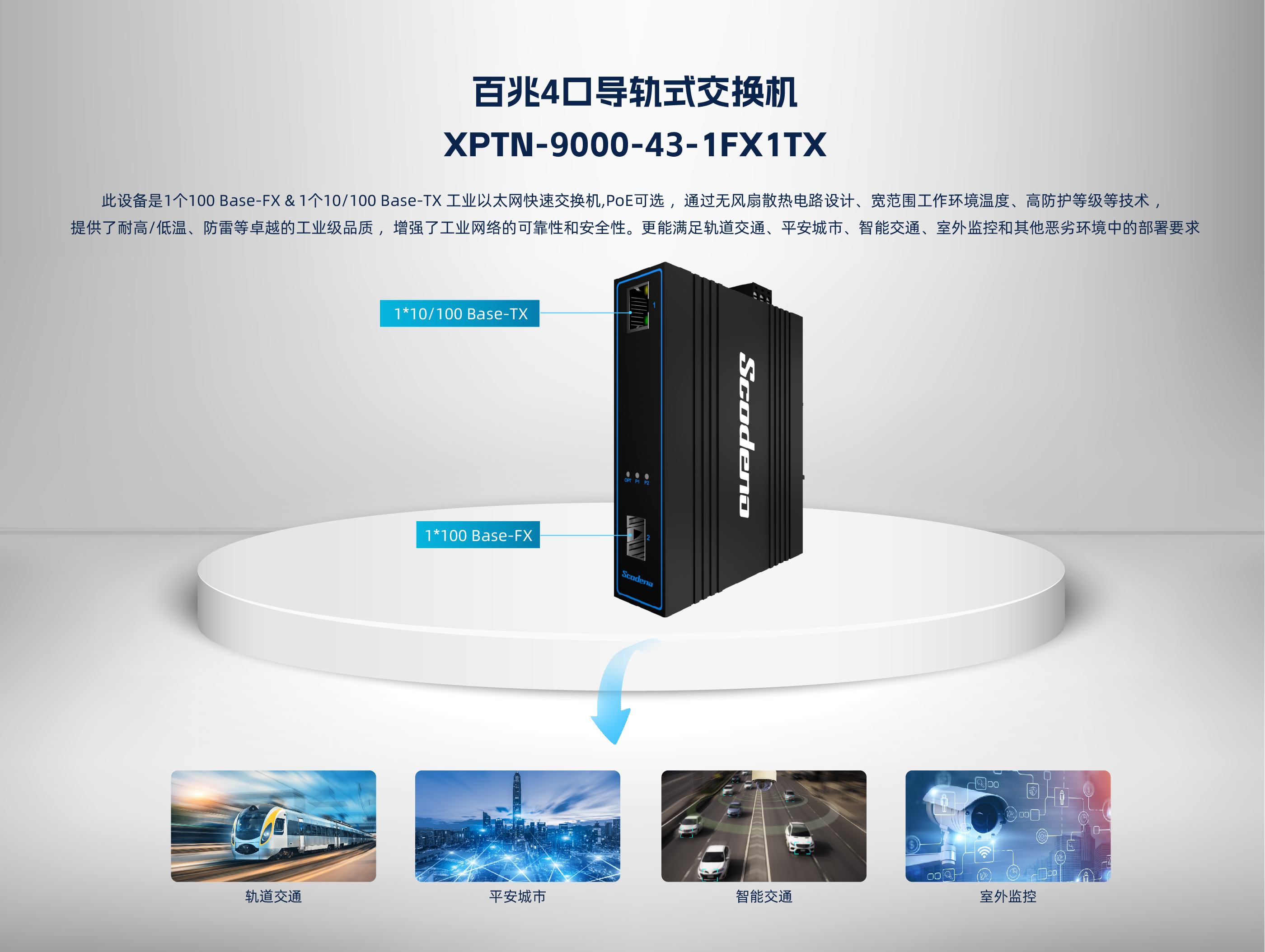

此设备是1个100M光口&1个10/100M自适应网口工业以太网快速交换机,POE 可选 ，通过无风扇散热电路设计、宽范围工作环境温度、高防护等级等技术 ，提供了 耐高/低温、防雷等卓越的工业级品质 ，增强了工业网络的可靠性和安全性。更能满足 轨道交通、平安城市、智能交通、室外监控和其他恶劣环境中的部署要求
| 接口（ Provider Mode Ports） | ||||||||||||||
| 业务接口（ Fixed port） | 1*100 Base-FX ，1*10/100 Base－TX | |||||||||||||
| 电源接口（ Power interface） | 凤凰端子，双电源冗余 | |||||||||||||
| LED灯（ LED Indicators） | P1/P2,OPT | |||||||||||||
| 拨码说明（ Dialing instructions） | ||||||||||||||
| 1 LFP | LFP | |||||||||||||
| 2 LGY | 预留 | |||||||||||||
| 3 VLAN | 预留 | |||||||||||||
| 4 BSR | 预留 | |||||||||||||
 线缆类型及距离（Cable type&Transmission distance） | ||||||||||||||
| 双绞线（Twisted-pair） | 0-100m（ CAT5e,CAT6） | |||||||||||||
| 单模光纤（ Monomode optical fiber） | 20/40/60/80/100KM | |||||||||||||
| 多模光纤（ Multimode optical fibre） | 550m | |||||||||||||
| 网络拓扑（ Network Topology） | ||||||||||||||
| 环形拓扑（ Ring topology） | 不支持 | |||||||||||||
| 星型拓扑（Star topology） | 支持 | |||||||||||||
| 总线拓扑（ Bus topology） | 支持 | |||||||||||||
| 树形拓扑（Tree Topology） | 支持 | |||||||||||||
| 电气特性（ Electrical Specifications） | ||||||||||||||
| 输入电压（input voltage） | DC12-58V ; PoE 48-58V | |||||||||||||
| 整机功耗 （Total Power consumption） | 非PoE<5W ;PoE<35W | |||||||||||||
| PoE支持（ PoE Support）选配 | ||||||||||||||
| PoE端口（ PoE port） | 1 | |||||||||||||
| PoE协议（ PoE Protocol） | 802.3af ，802.3at | |||||||||||||
| PoE引脚分配（ Pin Assignment） | 1,2,3,6 | |||||||||||||
| 二层交换（ Layer 2 Switching） | ||||||||||||||
| 交换容量（Switching capacity） | 1G | |||||||||||||
| 包转发率（ Packet forwarding rate） | 0.297Mpps | |||||||||||||
| MAC地址表（ MAC address table） | 2K | |||||||||||||
| 包缓冲区（ Buffer） | 768K | |||||||||||||
| 转发延迟（ Forwarding delay） | <5us | |||||||||||||
| 极性反转（ MDI/MDIX） | 支持 | |||||||||||||
| 巨型帧（Jumbo Frame） | 支持2K bytes | |||||||||||||
| 风暴抑制（ BSR） | 支持 | |||||||||||||
| 链路故障转移（ LFP） | 支持 | |||||||||||||
| 端口隔离（ Port-Isolation） | 支持 | |||||||||||||
| 机械结构（ Mechanical Dimensions） | ||||||||||||||
| 尺寸（ Product size） | 31*91*118mm | |||||||||||||

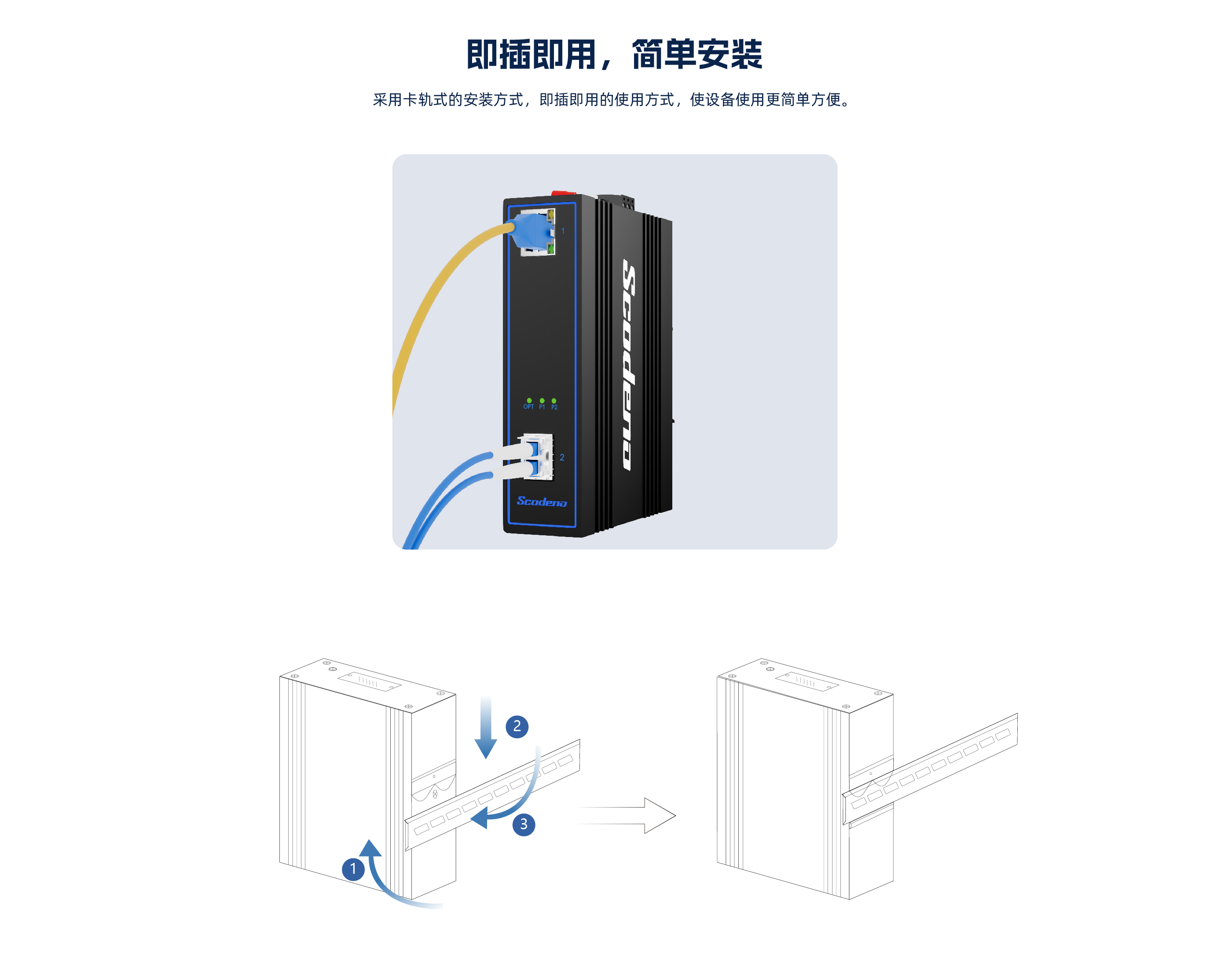

| 安装方式（Installation Method） | 卡轨式安装 | |||||||||||||
| 重量（Weight） | 约0.36KG | |||||||||||||
| 环境条件（ Environment） | ||||||||||||||
| 工作温度（Operating temperature） | -40℃ ~ +75℃ | |||||||||||||
| 储藏/运输温度（Storage temperature） | -40℃ ~ +75℃ | |||||||||||||
| 相对湿度（ Relative humidity） | 10%~90% 不支持凝露（ non-condensing） | |||||||||||||
| 散热方式（Thermal methods） | 无风扇设计 ，自然散热 | |||||||||||||
| MTBF | 100,000 小时 | |||||||||||||
| 防护（ EMC&INGRESS PROTECTION ) | ||||||||||||||
| IP等级（IP Level） | IP40 | |||||||||||||
| 电源浪涌防护（Surge protection of Power） | IEC 61000-4-5 | Level 3 (4KV/2KV） | （ 8/20us) | |||||||||||
| 网口浪涌防护（Surge protection of Ethernet port） | IEC 61000-4-5 | Level 3 (4KV/2KV） | （ 10/700us) | |||||||||||
| 抗静电干扰（ ESD） | IEC 61000-4-2 | Level 4（ 8K/15K） | ||||||||||||
| 相关认证（Authentication） | ||||||||||||||
| 认证（Authentication） | 公安部、工信部检验报告及入网许可证、CE/FCC/RoHS | |||||||||||||
| 配套和附件（Accessories） | ||||||||||||||
| 配套设备（Accessories） | 设备 ，端子 ，合格证 ，说明书 ，电源适配器（选配） | |||||||||||||
| 可选型号（Optional model） | ||||||||||||||
| XPTN-9000-43-1FX1TX | 1个百兆SFP光接口 ，（光口可选SC ，ST ，FC） | |||||||||||||
| 1个10/100M自适应电口（ PoE可选配） | ||||||||||||||
