l4*1000M SFP端口，24*10/100/1000 M RJ45端口，8M端口缓存。

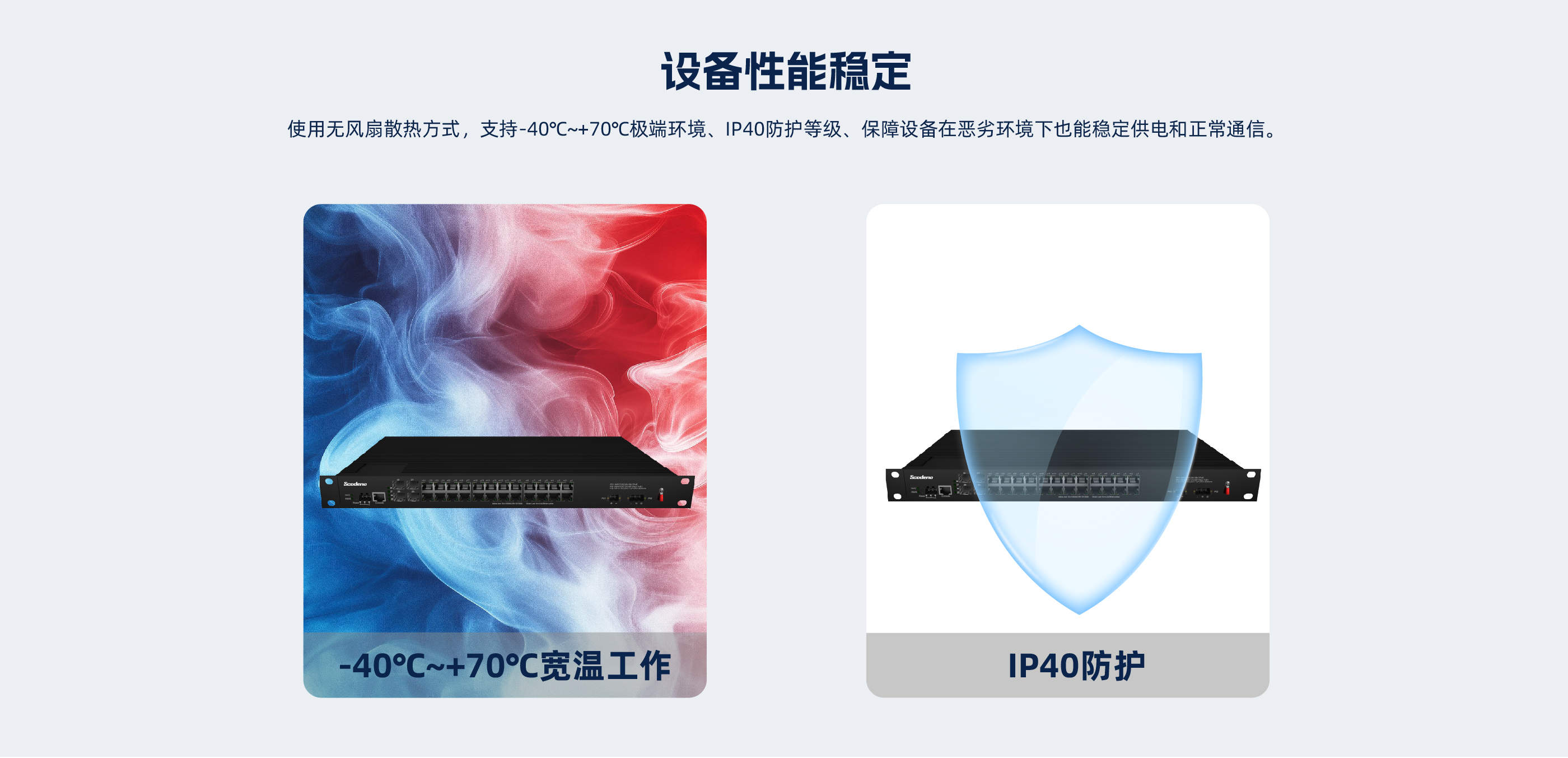

l-40℃~+70℃工作温度。
lAC+DC冗余电源。
l无风扇设计，静音节能。
lIP40防护等级、宽温与高防护应对恶劣环境。

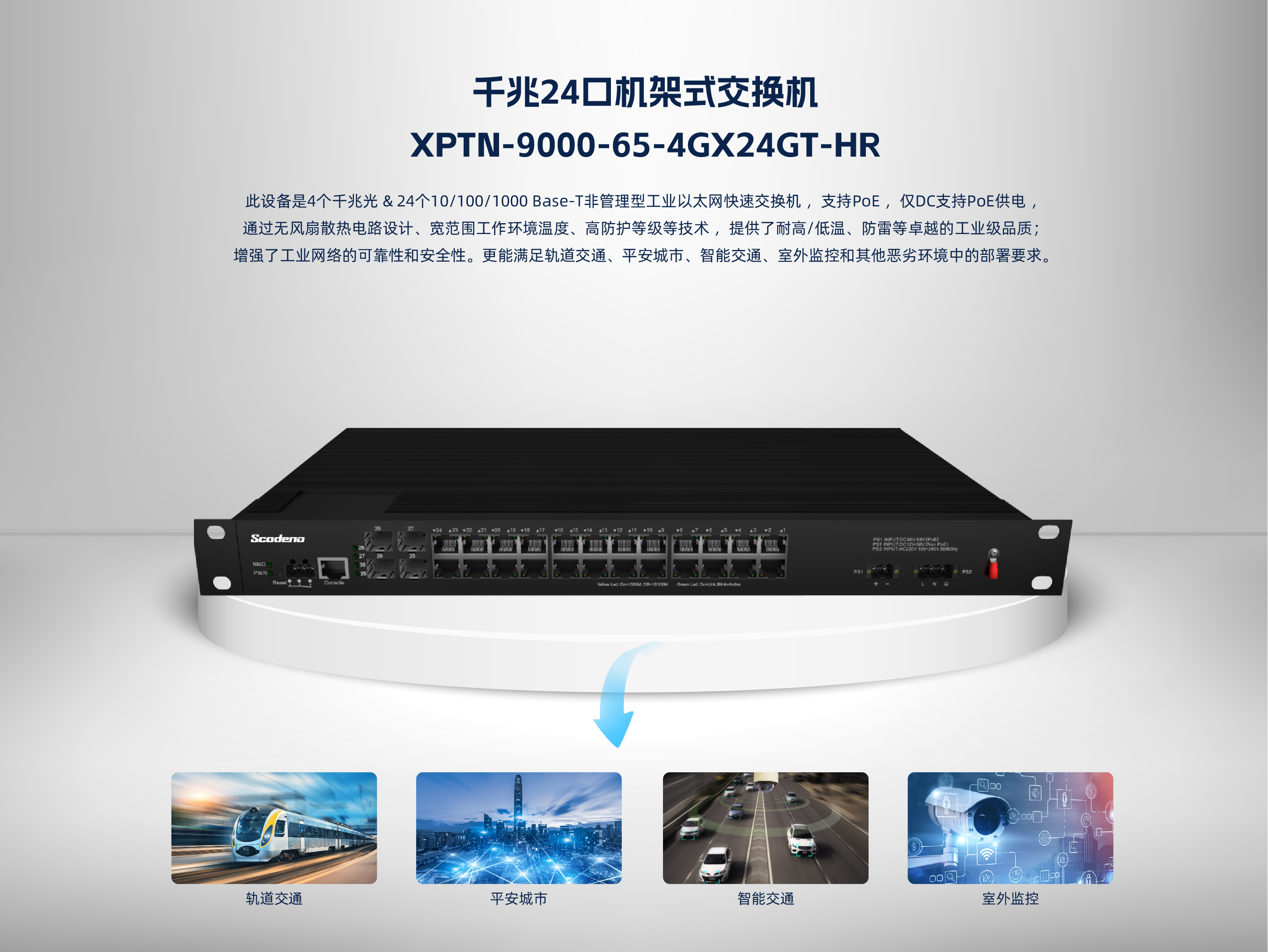

此设备是4个千兆光 & 24个10/100/1000 Base-T非管理型工业以太网快速交换 机 ，支持POE ，仅DC支持POE供电 ，通过无风扇散热电路设计、宽范围工作环境温度、高防护等级等技术 ，提供了耐高/低温、防雷等卓越的工业级品质；增强了工业网 络的可靠性和安全性。更能满足轨道交通、平安城市、智能交通、室外监控和其他恶 劣环境中的部署要求。
接口（Provider Mode Ports） | |

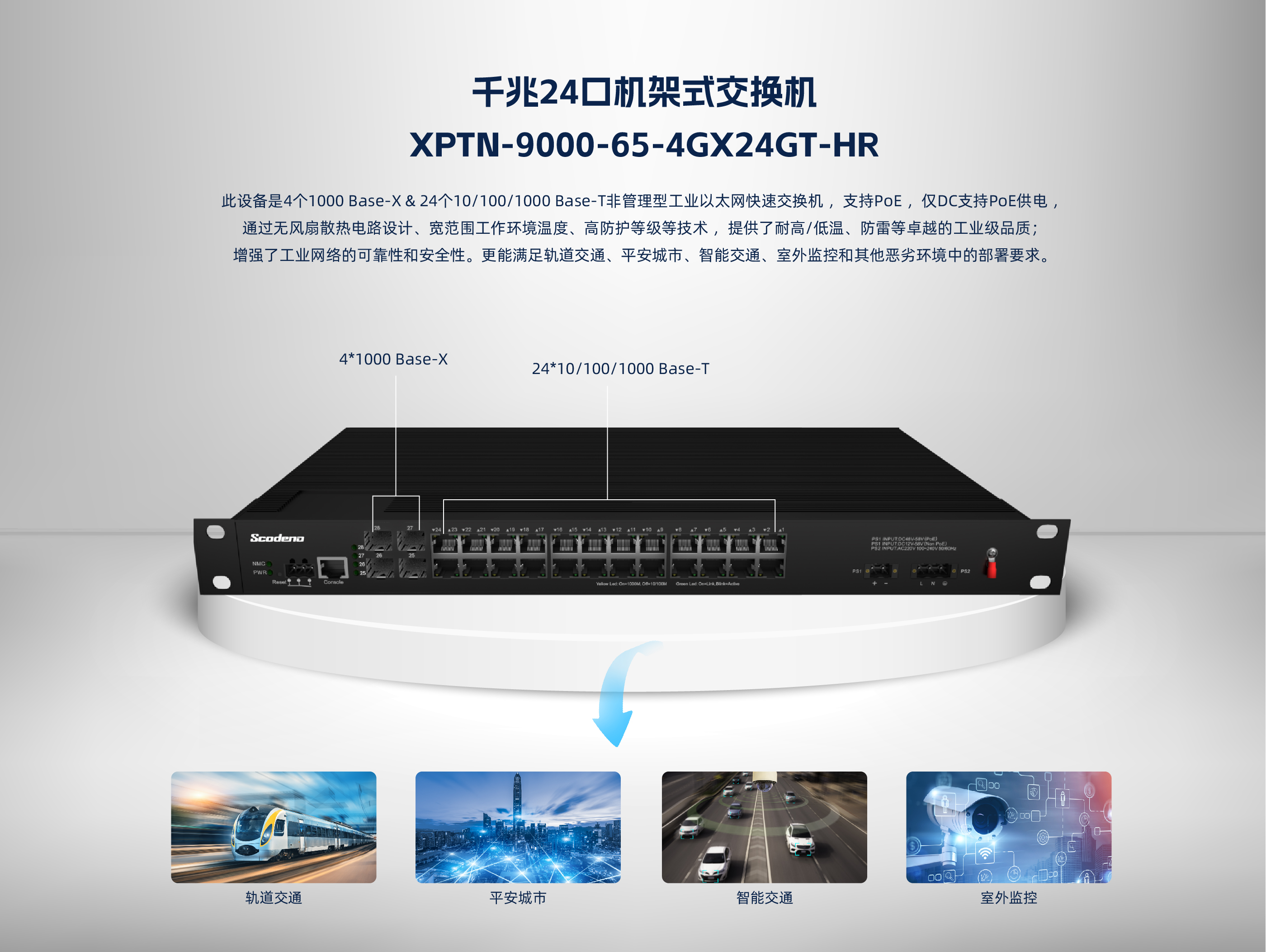

业务接口（Fixed port） | 4*1000 Base-X， 24*10/100/1000 Base－T |
电源接口（Power interface） | 凤凰端子，双电源冗余 |
LED灯（LED Indicators） | PWR，Link/ACT LED |
线缆类型及距离（Cable type&Transmission distance） | |
双绞线（Twisted-pair） | 0-100m（CAT5e,CAT6） |
单模光纤（Monomode optical fiber） | 20/40/60/80/100KM |
多模光纤（Multimode optical fibre） | 550m |
网络拓扑（Network Topology） | |
环形拓扑（Ring topology） | 不支持 |
星型拓扑（Star topology） | 支持 |
总线拓扑（Bus topology） | 支持 |
树形拓扑（Tree Topology） | 支持 |
电气特性（Electrical Specifications） | |
输入电压（input voltage） | 非PoE：DC12-58V/AC 100-240V 50-60HZ PoE：DC48-58V |
整机功耗 （Total Power consumption） | 非PoE满载<36W PoE满载<396W |
PoE【仅DC支持】（PoE Support）选配 | |
PoE端口（PoE port） | 1-24 |
PoE协议（PoE Protocol） | 802.3af，802.3at |
PoE引脚分配（Pin Assignment） | 1,2+/3,6- |
二层交换（Layer 2 Switching） | |
交换容量（Switching capacity） | 68G |
包转发率（Packet forwarding rate） | 50.59Mpps |
MAC地址表（MAC address table） | 16K |
包缓冲区（Buffer） | 8M |
转发延迟（Forwarding delay） | <10us |
极性反转（MDI/MDIX） | 支持 |
巨型帧（Jumbo Frame） | 支持10Kbytes |
环境条件（Environment） | |
工作温度（Operating temperature） | -40℃~+70℃ |
储藏/运输温度（Storage temperature） | -40℃~+85℃ |
相对湿度（Relative humidity） | 5%~95% 无凝露（non-condensing） |
散热方式（Thermal methods） | 无风扇设计，自然散热 |
MTBF | 100,000 小时 |
机械结构（ Mechanical Dimensions） | |
尺寸（Product size） | 440*245*44mm |

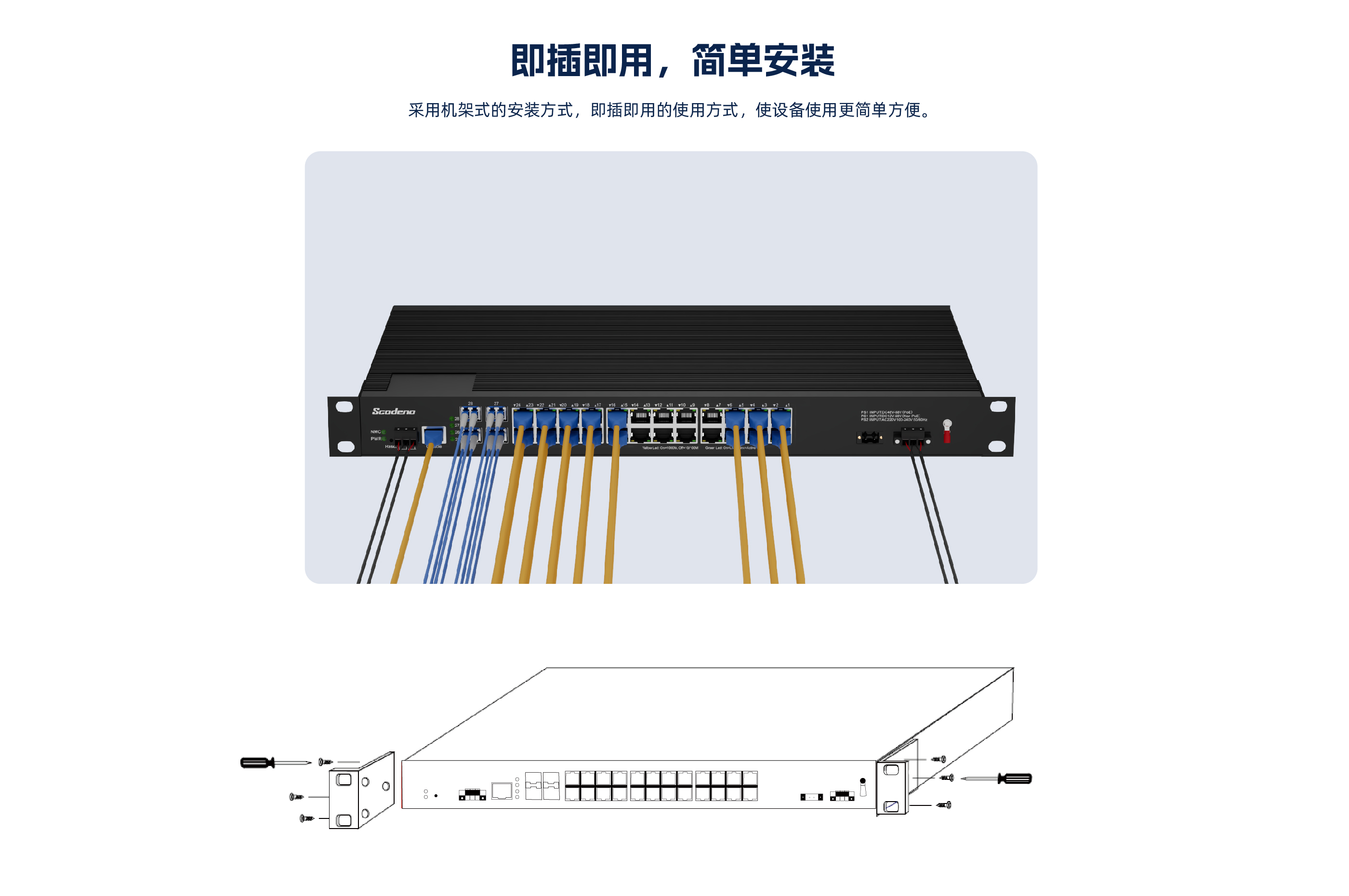

安装方式（Installation Method） | 机架式安装 |
重量（Weight） | 3.6KG |
防护（EMC&INGRESS PROTECTION ) | |
IP等级（IP Level） | IP40 |
电源浪涌防护（Surge protection of Power） | IEC 61000-4-5 Level 3（4KV/2KV）（1.2/50us） |
网口浪涌防护（Surge protection of Ethernet port） | IEC 61000-4-5 Level 3（4KV/2KV）（10/700us） |
辐射抗扰（RS） | IEC 61000-4-3 Level 3 （10V/m） |
瞬间脉冲抗干扰（EFI） | IEC 61000-4-4 Level 3 （1V/2V） |
传导抗干扰（CS） | IEC 61000-4-6 Level 3 （10V/m） |
电源频率磁场抗扰（PFMF） | IEC 61000-4-8 Level4（30A/m） |
电压跌落（DIP） | IEC 61000-4-11 Level3 （10V） |
抗静电干扰（ESD） | IEC 61000-4-2 Level 4 （8K/15K） |
自由跌落（Free fall） | 0.5m |
相关认证（Authentication） | |
认证（Authentication） | 公安部、工信部检验报告及入网许可证、CE/FCC/RoHS |
配套和附件（Accessories） | |
配套设备（Accessories） | 设备，端子，合格证，说明书，电源适配器（选配） |
可选型号（Optional model） | |
XPTN-9000-65-4GX24GT-HR | 4千兆光，24个10/100/1000自适应电口，AC&DC混合供电 |
XPTN-9000-65-4GX24GP-R | 4千兆光，24个10/100/1000自适应电口，双DC供电，支持PoE&PoE+ |
XPTN-9000-65-4GX24GT-ACR | 4千兆光，24个10/100/1000自适应电口，单AC供电 |
